Utilice el elemento de Seccionamiento dinámico para seccionar rápidamente a través de la vista actual. Esto puede ser útil cuando se analiza una parte de la trayectoria de herramienta.
Haga clic en la pestaña de Vista > panel de Utilidades > Seccionamiento dinámico para abrir el cuadro de diálogo de Seccionamiento dinámico.
Este cuadro de diálogo presenta lo siguiente:
- Posición — Seleccione para determinar qué parte del plano delimitador está activada y cuál es su posición.
- Distancia — Introduzca la distancia de los planos delimitadores desde el origen del plano de trabajo activo. Es posible crear un plano de trabajo
en el plano delimitador.

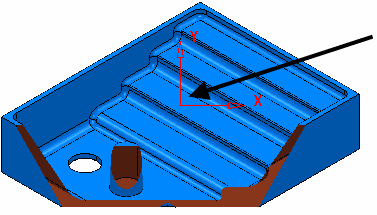

Distancia del plano delimitador frontal desde el origen. Al hacer clic en se crea un plano de trabajo en el plano delimitador frontal.
Al hacer clic en
, los campos de distancia se actualizan para reflejar la distancia de los planos delimitadores al nuevo plano de trabajo.
Distancia del plano delimitador posterior desde el origen. Al hacer clic en se crea un plano de trabajo en el plano delimitador posterior. - Eje — Seleccione la orientación de los planos delimitadores en términos del plano de trabajo activo o la vista.

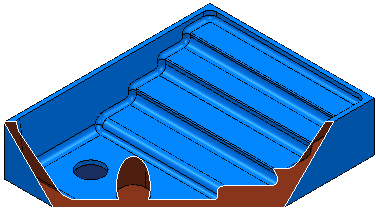

- Dibujar los bordes — Cuando se selecciona, dibuja los bordes recortados del modelo sombreado. Este comportamiento depende de la tarjeta gráfica.

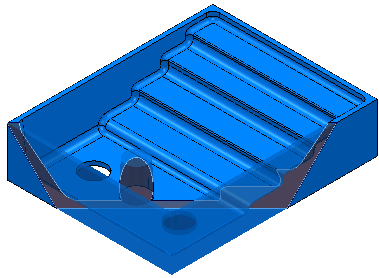

- Translúcido — Cuando se selecciona, dibuja las secciones recortadas translúcidas. Seleccionando esta opción junto con la de Dibujar los bordes, la visualización es más clara.
El seccionamiento dinámico también puede controlarse utilizando las teclas de acceso rápido. Estos se definen a continuación:
— Mueve el plano delimitador frontal hacia adelante
— Mueve el plano delimitador frontal hacia atrás
Ctrl+ — Mueve el plano delimitador posterior hacia adelante
Ctrl+ — Mueve el plano delimitador posterior hacia atrás
Inicio — Mueve el plano delimitador frontal hacia la posición más positiva del eje
Ctrl+Inicio — Mueve el plano delimitador posterior hacia la posición más negativa del eje
Fin — Mueve el plano delimitador frontal hacia la posición más negativa del eje (puede que esto no sea posible si los planos están bloqueados)
Ctrl+Fin — Mueve el plano delimitador posterior hacia la posición más positiva del eje (puede que esto no sea posible si los planos están bloqueados)
El foco del teclado tiene que estar en la ventana de gráficos para que las teclas rápidas funcionen (haga clic en la ventana de gráficos para seleccionar el foco).
Para obtener más información consulte Ejemplo de la utilización del seccionamiento dinámico.
