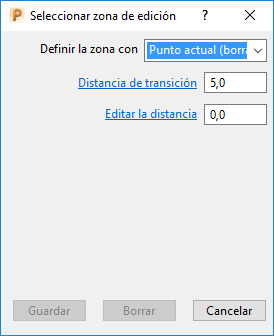

El cuadro de diálogo de Seleccionar zona de edición permite especificar la zona de la trayectoria que desea editar.
Haga clic en el Control de la máquina dinámico > Panel de Editar > Seleccione las regiones que desea mostrar en el cuadro de diálogo.
Las opciones en el cuadro de diálogo varían en función de los elementos seleccionados en la lista de Definir la zona con.
Las opciones comunes son:
- Definir la zona con — Especifica cómo seleccionar las zonas de la trayectoria.
- Plano — Selecciona las zonas de la trayectoria que están a un lado del plano especificado.
- Límite — Selecciona las zonas de la trayectoria que están a un lado de un límite especificado.
- Polígono — Selecciona las zonas de la trayectoria que están a un lado de un polígono definido por el usuario. Haga clic en la ventana de gráficos para dibujar el polígono.
- Segmentos completos — Selecciona segmentos completos de la trayectoria.
- Pares de puntos — Selecciona la zona de la trayectoria entre dos puntos dados. Haga clic en una trayectoria para insertar un punto.
- Punto actual — Selecciona un punto en la trayectoria.
- Distancia de transición — Introduzca un valor para fijar la distancia a la que el eje de herramienta pasa de la orientación nueva a la original. Puede minimizar las marcas en el modelo provocadas por cambios bruscos en el eje de herramienta.
- Lado — Determina qué lado del plano, el polígono o el límite está seleccionado.
- Interior — Selecciona la zona interior.
- Exterior — Selecciona la zona exterior.
- Guardar — Guarda las partes de la trayectoria seleccionadas y las añade a las que ya se han guardado.
- Borrar — Elimina todas las partes de la trayectoria de la selección guardada.
Las opciones son:
Plano
- Tipo — Define el plano limitante.
- Plano X — Seleccione para definir el plano YZ. Seleccione un punto en la ventana de gráficos o introduzca la coordenada X en la zona de Punto del cuadro de diálogo.
- Plano Y — Seleccione para definir el plano ZX. Seleccione un punto en la ventana de gráficos o introduzca la coordenada Y en la zona de Punto del cuadro de diálogo.
- Plano Z — Seleccione para definir el plano XY. Seleccione un punto en la ventana de gráficos o introduzca la coordenada Z en la zona de Punto del cuadro de diálogo.
- Arbitrario — Seleccione para elegir dos puntos en la pantalla con el botón izquierdo del ratón para definir la normal al plano deseado o para introducir las coordenadas X, Y y Z en las zonas del Punto y la Normal del cuadro de diálogo.
- Punto — Introduzca valores para definir el origen del plano.
- Normal — El campo muestra la dirección de la normal al plano.
Contorno
- Límite — Seleccione el límite para delimitar la trayectoria.
- Plano de proyección — Seleccione el plano en el que se limita la trayectoria.
Punto actual
- Editar la distancia — Introduzca un valor para especificar la distancia a cualquier lado del punto seleccionado en la que aplicar la edición del eje de herramienta.
