Para crear una ruta de sonda de inspección de superficies

Cree una ruta de sonda para medir puntos especificados en una superficie.

1. Haga clic en la ficha Trayectoria > panel Crear > Trayectoria.
2. En el cuadro de diálogo Selector de estrategias, seleccione la categoría Sondeo y, a continuación, haga clic en Inspección de superficies.
3. Haga clic en Aceptar.

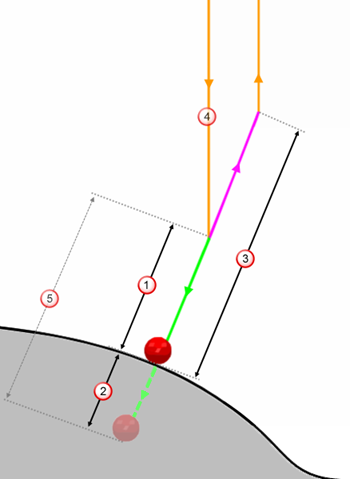

4. En el área Distancias de la página Inspección de superficies, especifique estos valores:
   1. Distancia de aproximación .
   2. Distancia de búsqueda .
   3. Distancia de retracción .



   Distancia de aproximación — El alto por encima del normal a superficie, donde la sonda empieza a aproximarse a la superficie con el avance de medición.

   Distancia de búsqueda — La distancia hasta que la sonda continúa buscando material, cuando no se establece contacto con la pieza en la distancia de aproximación. Si no se establece ningún contacto en la distancia de búsqueda, la sonda devuelve una medición no válida.

   Distancia de retracción — El alto por encima del normal a superficie hasta el que la sonda se retrae de la superficie en el avance de conexión.

   Modo de aproximación — La ruta de la herramienta de sonda a medida que se desplaza hacia abajo desde la zona segura hasta la distancia de aproximación. La velocidad de este movimiento se especifica mediante el avance de aproximación.

   Modo de medición — La ruta de la herramienta de sonda a medida que busca la pieza a lo largo de la distancia de aproximación, hasta la distancia de búsqueda. La velocidad de este movimiento se especifica mediante el avance de medición.

5. En la zona Tolerancias, especifique la tolerancia superior y la tolerancia inferior.

   Son las distancias máximas por encima y debajo de la superficie nominal hasta la que los puntos sondeados se consideran dentro de los niveles de tolerancia.

6. Especifique un desfase de superficie para compensar el espesor de una pieza. Esto genera un desfase de los valores nominales de superficie en la distancia especificada.
7. En la zona Puntos, seleccione el patrón usado para especificar los puntos de sonda de la superficie. Si no tiene un patrón, use las opciones en esta zona para crear un patrón y su geometría.
8. Pulse Calcular.
