Puede tomar:

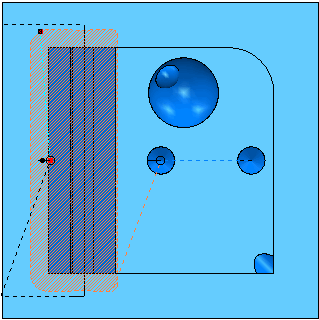

- imágenes de todas las trayectorias de los programas CN seleccionados tal como se muestran actualmente:
- Ajuste la vista CAD del modelo al tamaño y a la orientación necesarios. Si lo desea, deje el modelo sin sombrear. Compruebe que todas las trayectorias necesarias están dibujadas. También es posible ajustar los colores para las trayectorias no activas, si lo desea.

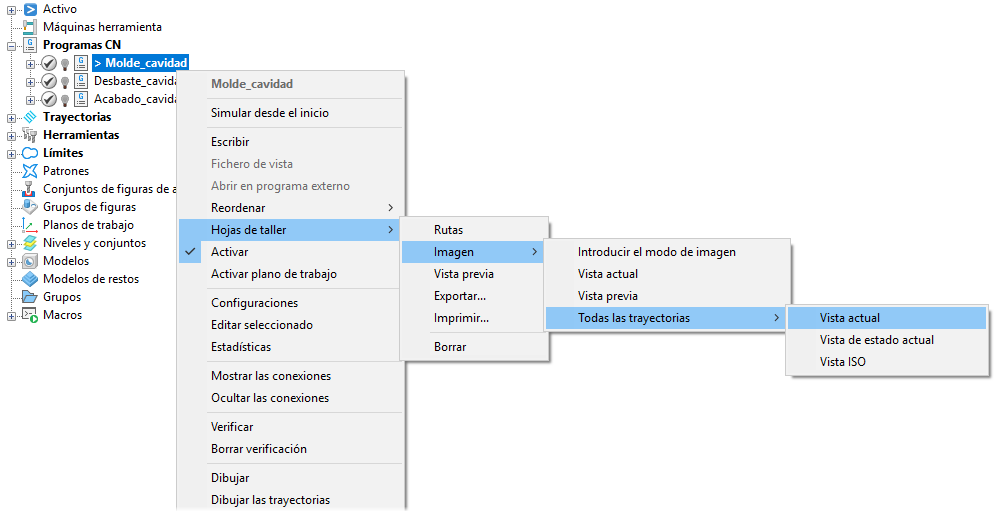

- En el explorador, seleccione todos los programas CN necesarios y en el menú contextual, seleccione Hojas de taller > Imagen > Todas las trayectorias > Vista actual.
- Para previsualizar una imagen, en el programa CN individual, seleccione la trayectoria deseada y en este menú contextual específico, seleccione Hojas de taller > Imagen > Vista previa.
- Si no está satisfecho con el resultado, vuelva al explorador, y ajuste la vista CAD del modelo, y vuelva a capturar la imagen.
- Por defecto, las imágenes capturadas se muestran en las páginas correspondientes de la trayectoria (la plantilla Toolpath.html). Si la imagen no existe, se utiliza el fichero de imagen ImagePlaceHolder.png.
- Ajuste la vista CAD del modelo al tamaño y a la orientación necesarios. Si lo desea, deje el modelo sin sombrear. Compruebe que todas las trayectorias necesarias están dibujadas. También es posible ajustar los colores para las trayectorias no activas, si lo desea.

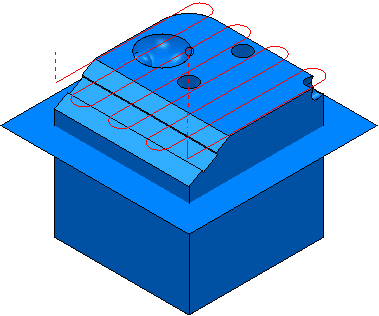

- imágenes de todas las trayectorias de los programas CN seleccionados sin ningún bloque o herramienta dibujado:
- Compruebe que todas las trayectorias necesarias están dibujadas. También es posible ajustar los colores para las trayectorias no activas, si lo desea.

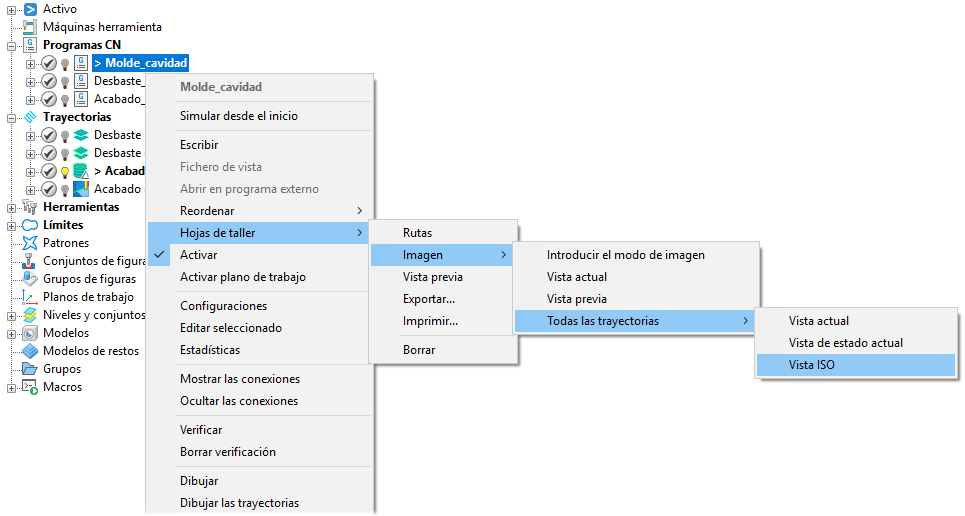

- En el explorador, seleccione todos nombres de programas CN necesarios y, en el menú contextual, seleccione Hojas de taller > Imagen > Todas las trayectorias > Vista ISO.
- Por defecto, las imágenes capturadas aparecen en las páginas de hoja de taller de las trayectorias correspondientes (la plantilla de Trayectoria.html). Si la imagen no existe, se utiliza el fichero de imagen ImagePlaceHolder.png.
- Para previsualizar una imagen, en el programa CN individual, seleccione la trayectoria deseada y, en este menú contextual específico, seleccione Hojas de taller > Imagen > Vista previa.
- Compruebe que todas las trayectorias necesarias están dibujadas. También es posible ajustar los colores para las trayectorias no activas, si lo desea.
Consejo: Los ficheros de trayectoria creados tienen el prefijo tp-.
