Utilice la página de Pasadas intermedias para crear las pasadas intermedias de la trayectoria que reducen los escalones. Se aplica mecanizado de restos a los escalones que deja una trayectoria que desbasta una zona grande utilizando la misma herramienta en la misma trayectoria.

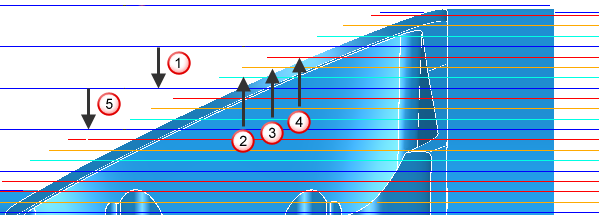

La primera pasada es una pasada principal.
La pasada siguiente es la pasada intermedia más baja.
La siguiente pasada es la pasada siguiente a la pasada intermedia más baja y así sucesivamente subiendo por la pieza (se muestra en
) hasta que se alcance la pasada principal anterior.
La siguiente pasada principal.
Las pasadas principales se mecanizan de arriba a abajo como es habitual. Las pasadas intermedias se mecanizan de abajo a arriba. Esto es posible porque la profundidad de corte es siempre menor que la profundidad de corte (o Paso vertical) de la pasada principal. Es la manera más eficiente de mecanizar la pieza porque reduce el número de pasadas y aumenta la profundidad de corte de cada pasada.
Esta página contiene lo siguiente:

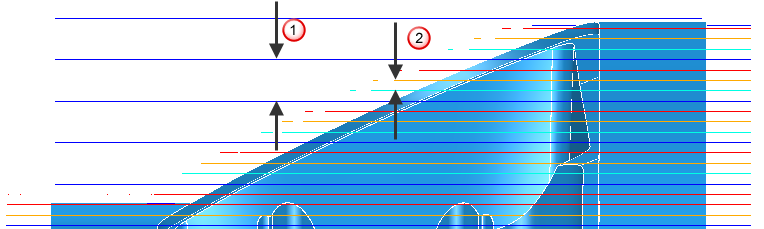

Paso arriba — Introduzca la distancia entre los niveles de corte intermedios. La pasada principal elimina la mayor parte del material. Las pasadas intermedias eliminan los escalones que quedan después de la pasada principal.
Paso vertical hacia abajo de la pasada principal.
Paso vertical hacia arriba de la pasada intermedia.
Detectar espesor mayor que — Introduzca un valor de umbral. PowerMill ignora el resto de espesor inferior al umbral especificado. Así se evita realizar un desbaste de restos en las regiones delgadas, donde el beneficio de un segundo mecanizado es insignificante. Puede que estas regiones delgadas hayan sido provocadas por las crestas de las trayectorias anteriores.

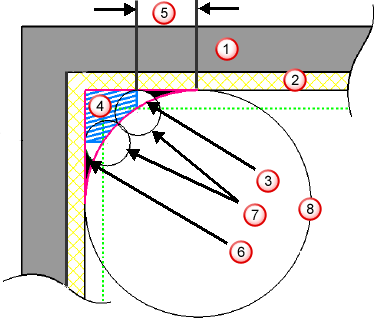

Expandir área — Introduzca la distancia que las áreas de restos se expanden, medida a lo largo de la superficie. Utilícela en combinación con el valor de Detectar espesor mayor que para reducir las zonas que se van a mecanizar a los detalles (por ejemplo, las esquinas), y a continuación desfase estas áreas ligeramente para garantizar que todos los detalles (por ejemplo, las esquinas) están mecanizados. En el siguiente ejemplo, utilice la opción Expandir área para aumentar el área de resto (la zona rayada en azul) y eliminar el área sin detectar (la zona negra).
Modelo
Espesor
Material restante verdadero (coloreado de rosa)
Material restante real detectado (zona rayada en azul)
Cantidad necesaria para extender la zona e incluir todo el material restante
Material sin detectar (zona negra)
Herramienta
Herramienta de referencia
Eliminación constante del volumen — Seleccione para aumentar el Avance de las pasadas intermedias. Como el paso vertical de las pasadas intermedias es menor que el de la pasada principal, es posible aumentar el avance de las pasadas intermedias manteniendo la carga de la herramienta. Cada pasada intermedia puede tener un avance creciente ya que la profundidad de corte es cada vez más pequeña. PowerMill determina el incremento en el avance para las pasadas intermedias basadas en la profundidad de corte. Esto significa que, si la profundidad de corte máxima para una pasada intermedia es la mitad que la de una pasada principal, el avance podrá ir el doble de rápido. Para ver el efecto de un avance variable, seleccione Opciones de dibujo > Dibujar los avances en el menú de la trayectoria individual.
Avance máximo % — Introduzca la velocidad de avance máxima permitida para las pasadas intermedias como un porcentaje del avance de corte base especificado en el cuadro de diálogo de Avances y velocidades. Es necesario que el valor sea mayor que el 100%. Un valor de 300 indica que el avance de corte de las pasadas intermedias puede ser hasta tres veces más rápido que el avance de corte base.
Avance máximo (mm/min) — Introduzca la velocidad de avance máxima permitida en las pasadas intermedias. (Avance de corte base x %).
Avance de corte base (mm/min) — Muestra el avance de corte según se especifica en el cuadro de diálogo de Avances y velocidades. Para cambiar este valor haga clic en
.
Avances — Haga clic para abrir el cuadro de diálogo Avances y velocidades.
