El ejemplo explica cómo evitar mecanizar demasiado en el resto. Impide el daño de la herramienta con el control de la profundidad de corte en el modelo de restos. Se utiliza el modelo powerdrill.dgk en la carpeta de Ejemplos.
- Cree un bloque alrededor de la cajera.
- Cree una trayectoria de desbaste del modelo utilizando una fresa plana de 30 mm.
- En el menú contextual de Modelos de restos, seleccione Crear modelo de restos.
- En el menú contextual del modelo de restos individual, seleccione Aplicar > Trayectoria activa: final.

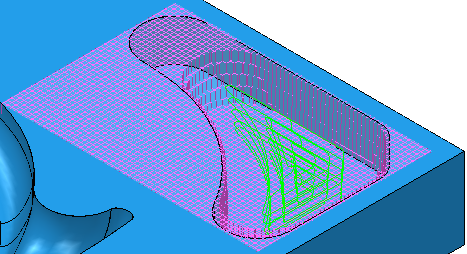

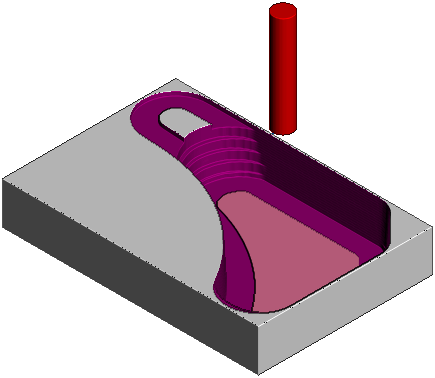

- En el menú contextual del modelo de restos individual, seleccione Calcular.
- Cree una trayectoria a Z constante con una fresa plana de 10mm. En la página de Acabado de restos:
- Seleccione una Profundidad de corte e introduzca una
de 2.0. - Seleccione el Modelo de restos que acaba de crear.
- Haga clic en Calcular.

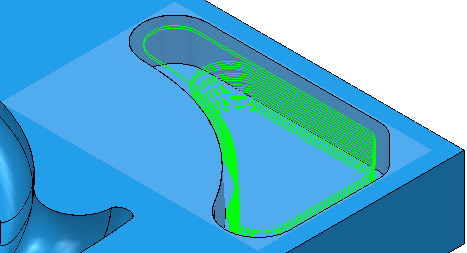

Es más fácil visualizar la trayectoria sin el modelo de restos.

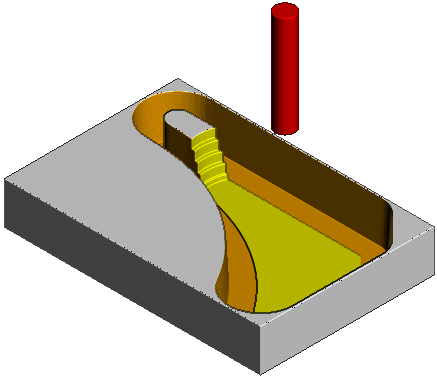

En la simulación de ViewMill:

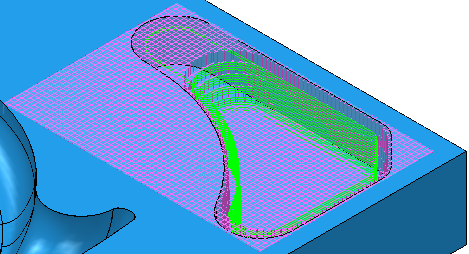

Es posible comprobar que la trayectoria sigue el modelo de restos en vez del modelo.
- Seleccione una Profundidad de corte e introduzca una

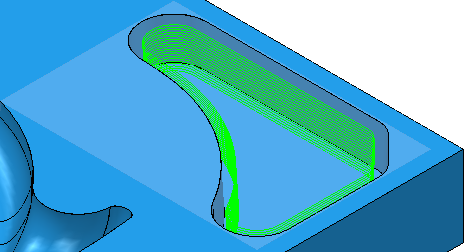

Con un acabado de restos sin configurar, la trayectoria sigue el modelo en vez del resto.
- En el cuadro de diálogo de Estrategia haga clic en
para crear una segunda trayectoria a Z constante basada en esta. - En la página de Acabado de restos:
- No seleccione ningún Modelo de restos.
- Haga clic en Calcular.

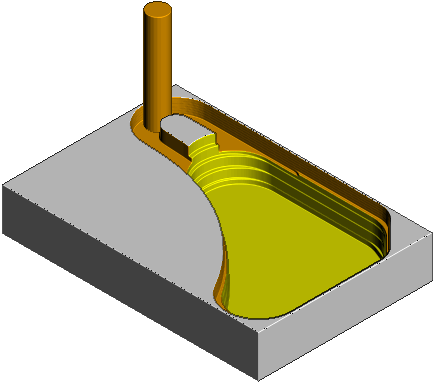

En la simulación de ViewMill:
Esta trayectoria genera una profundidad de corte y una carga de herramienta excesivas cuando mecaniza alrededor de esquinas angostas dejando un reborde en el centro.
