Utilice la página Mecanizado de zonas planas para especificar cómo mecanizar las zonas planas de un modelo. Esta página contiene lo siguiente:
Mecanizar zonas planas — Seleccione cómo identificar las zonas planas en el modelo. Estas opciones determinan la posición de las alturas Z.
- Desactivado — Cuando se selecciona, las zonas planas no se tienen en cuenta. Esta opción desactiva el resto del cuadro de diálogo.

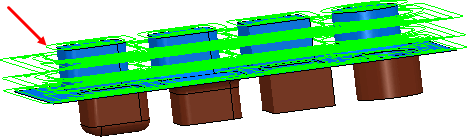

- Zona — Seleccione para mecanizar individualmente las zonas planas tras mecanizar un nivel principal.

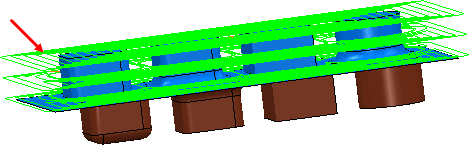

- Nivel — Seleccione para mecanizar niveles enteros al detectar una zona plana.
Solo las opciones de Cortes múltiples y Tolerancia de planos están disponibles cuando selecciona Nivel.
Cortes múltiples — Seleccione para permitir varias pasadas verticales al mecanizar zonas planas.
- Nº de cortes — Introduzca el número de pasadas.
- Paso vertical — Introduzca la distancia máxima entre pasadas sucesivas.
- Paso vertical final — Seleccione para especificar una distancia de paso vertical para la pasada final distinta a la del paso vertical normal. Por ejemplo, es posible que desee un paso vertical general de 3 mm con una pasada final que tenga un paso vertical de 1 mm. Esto produce un par de pasadas de desbaste seguidas de una pasada de acabado.
Nota: Este valor es distinto a las alturas Z definidas a partir de las zonas planas del modelo en el cuadro de diálogo Alturas Z de desbaste, en el que las alturas Z planas coinciden exactamente con las superficies planas. En la página Mecanizado de zonas planas, las alturas Z presentan un desfase según la Tolerancia.
Permitir herramienta fuera de zonas planas — Seleccione esta opción para permitir que la herramienta salga de la zona plana. Esto atenúa el problema de desplazar la herramienta a lo largo de una arista viva.
Sobreespesor de aproximación (unidades de diámetro de herramienta) — Especifica la aproximación desde fuera como un porcentaje del diámetro de la herramienta.
Tolerancia de planos— Especifica la tolerancia de distancia para detectar superficies planas. Las superficies con una altura que varía más que este valor no se detectan como superficies planas. Esta opción le permite incluir superficies con relieves e imperfecciones para el mecanizado de zonas planas.
Buscar las zonas planas en triángulos — Seleccione para buscar zonas planas en triángulos, además de en superficies. Cuando está sin seleccionar, PowerMill no tiene en cuenta las partes del modelo que contienen triángulos.
Ignorar agujeros — Seleccione para ignorar los agujeros que son más pequeños que el valor especificado.
- Umbral (unidades de diámetro de herramienta) — Especifica los agujeros que se ignoran. Por ejemplo, con un valor de 2, se ignorarán los agujeros cuyo tamaño sea dos veces mayor que el diámetro de la herramienta.
Movimientos de aproximación
PowerMill puede aproximarse a una zona plana desde fuera o con movimientos en rampa. Por lo general, lo más indicado es que PowerMill se aproxime a la zona plana sin movimientos en rampa, aunque no siempre es posible.
Para aproximarse desde fuera del resto y sin necesitar una rampa, PowerMill:
- extiende una sección de la zona plana más allá del resto dentro de un área ya mecanizada; y
- rellena la sección ampliada con movimientos de corte.
Al extender la sección a un área ya mecanizada, la máquina herramienta puede aproximarse a la zona plana en un espacio abierto. PowerMill solo extiende una sección de la zona plana si la sección ampliada:
- tiene un borde exterior al que la máquina herramienta puede aproximarse.
- no colisiona con el modelo.
- es lo suficientemente ancha como para aplicar un suavizado de perfilado.
- puede alcanzar un área ya mecanizada dentro de una distancia de un diámetro de herramienta.
Si la sección ampliada no cumple alguno de los requisitos, PowerMill no extiende la zona plana y en su lugar utiliza movimientos en rampa para aproximarse a la trayectoria.
