Este ejemplo explica cómo crear una curva compuesta automáticamente haciendo clic en un borde de superficie.
Se utiliza el modelo 5axis_with_holes.dgk de la carpeta de Ejemplos.
- Haga clic en la pestaña de Patrón > panel de Crear > Patrón para crear un nuevo patrón.
- Haga clic en la pestaña de Patrón > panel de Editar > Editor de curvas para acceder a la pestaña de Editor de curvas.
- Pulse la tecla de Alt mientras selecciona el borde de superficie cerca de
.

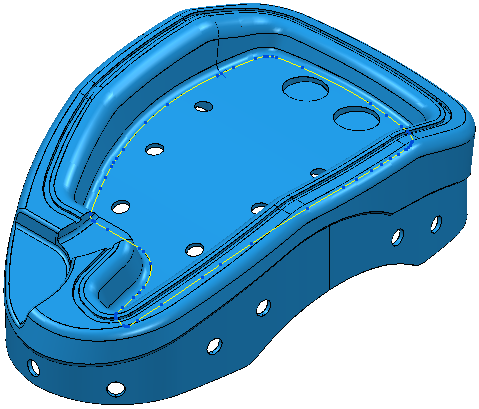

PowerMill crea una curva compuesta utilizando las opciones por defecto. Se destaca la curva resultante.
Utilice la tecla de Esc o haga clic en
(junto al indicador de progreso) si desea parar la creación de la curva compuesta.

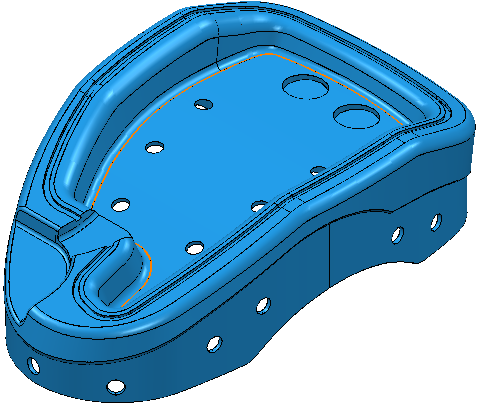

- Haga clic en la pestaña de Editor de curvas > panel de Finalizar > Aceptar. Se crea un patrón embebido de la curva resultante.
