Cuando crea una trayectoria, PowerMill mecaniza el interior del segmento del límite seleccionado. Si no se seleccionan segmentos, PowerMill usa el límite completo, lo que puede minimizar la cantidad de límites necesarios para la edición. Sin embargo, es necesario tener cuidado porque PowerMill no registra qué parte del límite fue seleccionada cuando se creó la trayectoria, y por ello es más difícil volver a crear la trayectoria.

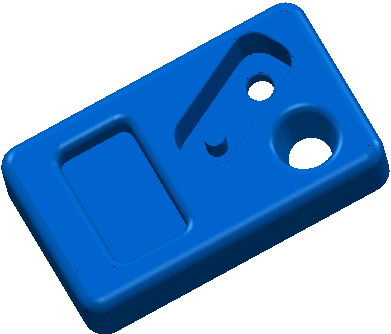

Este ejemplo utiliza el modelo Pockets.tri de la carpeta de Ejemplos.
- Cree un Bloque.
- Cree una Herramienta.
- Cree un Límite de zonas planas.

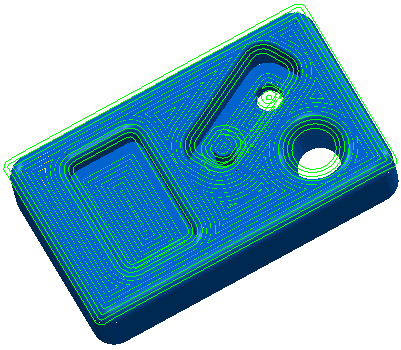

- Cree una trayectoria de Desfase 3D en las zonas planas:

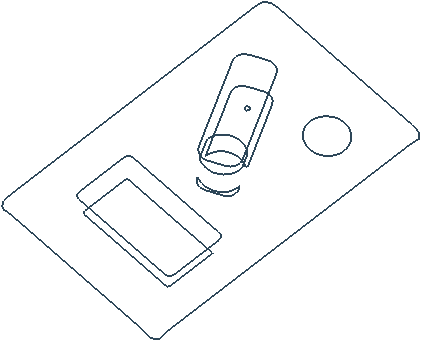

- Seleccione los tres segmentos del límite en la parte superior de cada cajera:

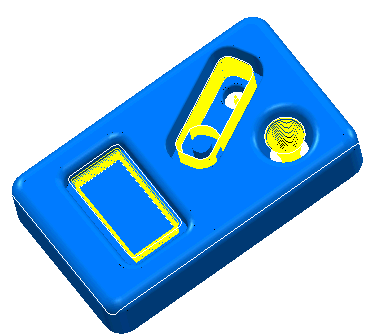

- Cree una trayectoria a Z constante.
Nota: Puede comprobar que la trayectoria a Z constante solo ha sido creada dentro de los segmentos seleccionados del límite.
