Utilice la página de Patrón para especificar los límites y la orientación de la trayectoria. Las opciones en esta página dependen de la estrategia seleccionada:
sujeción
Ángulo acimut — Cada trayectoria se inicia en el Ángulo inicial y termina en el Ángulo final. Los Límites angulares se miden en sentido antihorario alrededor del eje Z, con 0
en el eje X. Esta opción está disponible cuando en Estilo selecciona Circular, Lineal o Radial.
Ángulo de elevación — Define el ángulo inicial, el ángulo final y el ángulo entre las pasadas consecutivas. Los valores de elevación se miden desde el plano horizontal.

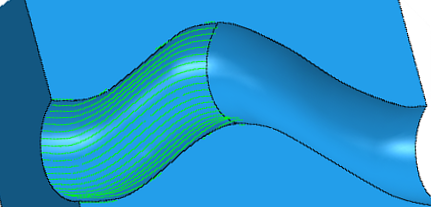

Límites paramétricos del patrón — Seleccione esta opción para limitar el área de mecanizado utilizando los campos de Inicio y Final. Esta opción solo está disponible para el acabado por proyección de curva. El siguiente ejemplo muestra un Inicio de 0 y un Final de 0.5:
Altura — Especifique la altura con la que se inicia y termina cada trayectoria. La trayectoria agrega de manera progresiva el paso lateral hasta que se alcanza la altura final.
Anchura — Especifique la anchura con la que se inicia y termina cada trayectoria. La trayectoria agrega de manera progresiva el paso lateral hasta que se alcanza la anchura final.
Límites (Distancia) — Introduzca los límites del patrón. Cada pasada va desde el Inicio hasta el Final. La primera pasada se encuentra en Inicio, agregando de manera progresiva el paso lateral hasta que se alcanza el Final.
Patrón
Estilo — Seleccione un estilo para definir la forma de la proyección del patrón.
- Lineal — Produce un patrón de línea.
- Circular — Produce un patrón circular en alturas Z secuenciales, de forma similar al acabado en Z constante.
- Espiral — Produce un patrón espiral.
- Radial — Produce un patrón de líneas que se extienden de forma radial hacia el exterior desde un punto.
Dirección del patrón — Seleccione la orientación del patrón. Las dos opciones disponibles son U y V (las direcciones paramétricas de superficie).
- Dirección del patrón de U:
- Dirección del patrón de V:
Espiral — Produce una trayectoria espiral. Se minimiza el número de levantadas de la herramienta y se maximiza el tiempo de mecanizado manteniendo condiciones de carga y desviaciones en la herramienta más constantes.
Orden — Indique cómo se mecanizan los segmentos de trayectoria sucesivos. Para más información, consulte Orden de raster. Esta opción solo está disponible cuando en Estilo selecciona Circular o Lineal.
- Unidireccional — La herramienta solo corta en una dirección.
- Bidireccional — La herramienta corta en ambas direcciones.
- Bidireccional unido — La herramienta corta en ambas direcciones y une segmentos de trayectoria sucesivos.

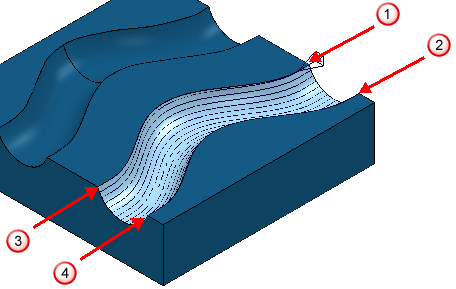

Esquina inicial — Seleccione la esquina de inicio del mecanizado. Es posible seleccionar hasta cuatro esquinas de inicio distintas.
Mín. U mín. V
Máx. U mín. V
Mín. U máx. V
Máx. U máx. V
Secuencia — Seleccione la secuencia de los segmentos de trayectoria. Esta es una técnica útil en la proyección de líneas para formas como los moldes de botellas. Esta opción solo está disponible cuando en Estilo selecciona Circular o Lineal.
- Ninguno — Mantiene un movimiento de tipo raster.
- Fuera hacia dentro — Secuencia los segmentos de la trayectoria para mecanizar hacia adentro desde la región exterior del patrón.
- Dentro hacia fuera — Secuencia los segmentos de la trayectoria para mecanizar hacia fuera desde la región interior del patrón.
Dirección — Especifica la dirección de rotación de un patrón en espiral. Esta opción solo está disponible si selecciona el Estilo de Espiral.
