Uso del fresado vertical

En este ejemplo se explica cómo utilizar la estrategia de Fresado vertical con el modelo Impeller.dgk de la carpeta de Ejemplos.

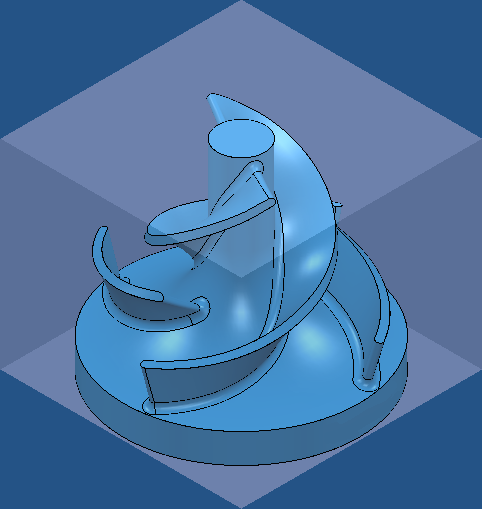

1. Calcule un Bloque y cree una Fresa plana de 20 mm.
2. Cree una trayectoria de Acabado raster.



3. En el menú contextual de Modelos de restos, seleccione Crear modelo de restos.
   1. En el menú contextual del modelo de restos individual, seleccione Aplicar > Bloque.
   2. Expanda el modelo de restos, haga clic con el botón derecho en Bloque y, en el menú contextual, seleccione Calcular. PowerMill crea un modelo de restos del bloque.



4. Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias. En la categoría de Desbaste 3D, seleccione Fresado vertical.
5. En la lista de Trayectoria, seleccione la trayectoria de Acabado raster creada en el paso 2. El objetivo es que sirva de patrón para la trayectoria de Fresado vertical.
6. En la lista de Modelo de restos, seleccione el modelo de restos creado en el paso 3. Se visualiza el resto sin mecanizar, por lo que PowerMill puede calcular qué material eliminar.
7. Introduzca un Radio central sin corte de 2. Esto define la parte central de la herramienta, en la que no hay bordes de corte.
8. Introduzca una Distancia de retirada de 0,5. Define la distancia a la que herramienta se retira separada del modelo para garantizar que no queden marcas en la pieza o no se añadan movimientos de corte superfluos.

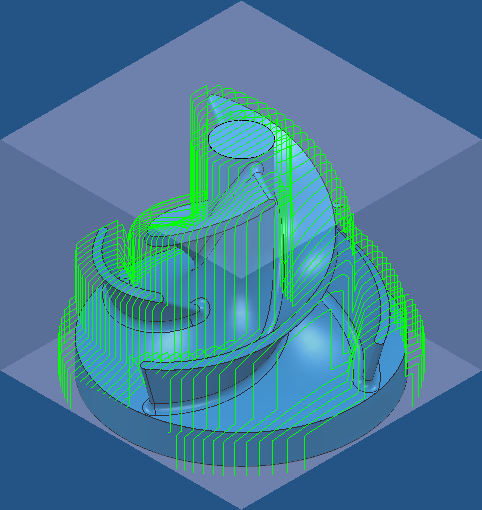

9. Haga clic en Aplicar para calcular la trayectoria de fresado vertical.



Nota: Durante el fresado vertical, la herramienta soporta tensiones enormes; esto podría provocar la desviación de la herramienta. Por esta razón, en muchas ocasiones es necesario retirar la herramienta de la pieza al final de cada movimiento de corte. Esto libera las tensiones y la herramienta vuelve a su forma original sin provocar ningún movimiento de corte imprevisto.

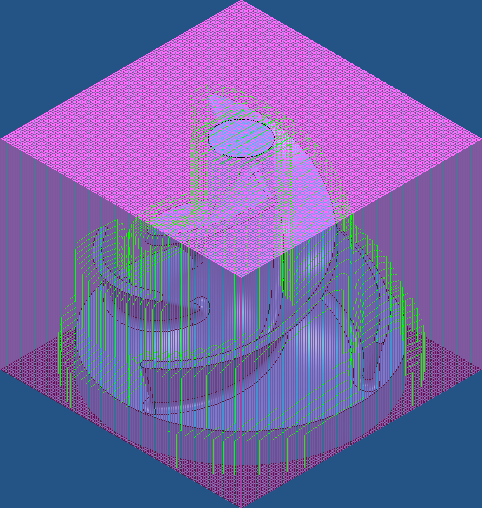

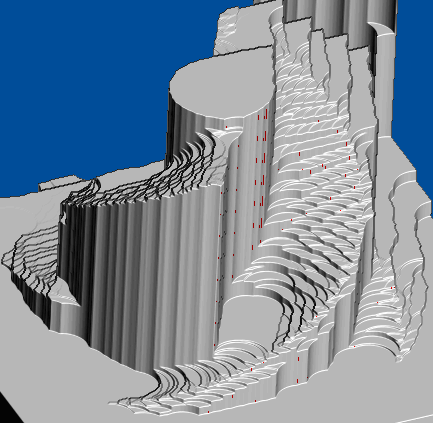

Es más fácil visualizar esta trayectoria con la función de Simulación de ViewMill de PowerMill.

1. En el menú contextual de la trayectoria de Fresado vertical, seleccione Simular desde el inicio. Se accede a la pestaña de Simulación.
2. Haga clic en la pestaña de Simulación > panel de ViewMill > Desactivado/Activado.
3. Haga clic en la pestaña de Simulación > Controles de simulación > Reproducir > Reproducir hasta el final.



   A pesar de que se crea un índice de eliminación de volumen rápido, es probable que sea necesario añadir a la trayectoria de fresado vertical una trayectoria de desbaste de restos.
