Dividir la trayectoria por ángulos

Esta pestaña presenta lo siguiente:

Ángulo — La inclinación límite medida desde el plano XY.

Borrar segmentos menores que — Elimina los segmentos menores en longitud que el número introducido aquí Cuanto mayor es el valor, menor es la fragmentación. El valor normalmente estará en línea con el de tolerancia de mecanizado.

Guardar — Esta lista desplegable tiene tres opciones:

• Pendiente
• Plano
• Ambas:

  Este ejemplo muestra los efectos de dividir una trayectoria por un ángulo.



  En la pestaña de Ángulo del cuadro de diálogo de Dividir la trayectoria:

  1. Introduzca un ángulo de 30.
  2. En Guardar seleccione Ambos.
  3. Haga clic en el botón de Aplicar. Las dos trayectorias nuevas tienen el mismo nombre que la original pero tienen añadido un _1 y _2 al nombre original:

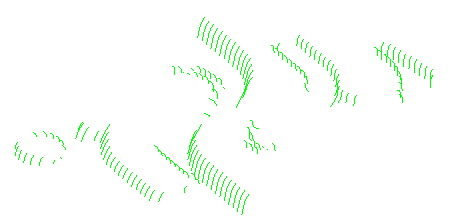

  • _1 contiene la parte de la pendiente:

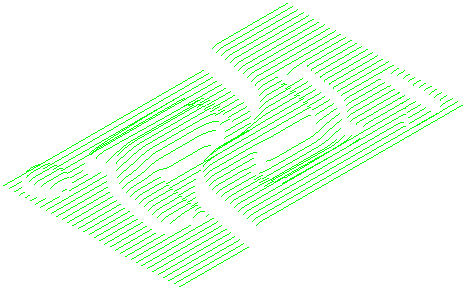

  • _2 contiene la parte plana:
