La pestaña de Circular en el cuadro de diálogo de Transformaciones múltiples aplica varias transformaciones de Rotar a los planos de trabajo.
,
o
, configurado en la barra de herramientas de Información.La pestaña Circular contiene la siguiente información:
Ángulo — Introduzca el ángulo entre elementos en la transformación. También puede utilizar la barra deslizante o especificar el Número de elementos para determinar el ángulo.
Bloquear el ángulo — Utilice para determinar si el ángulo de rotación se calcula automáticamente.
- Calculado — Cuando se muestra, presenta los valores calculados por PowerMill. Se considera que desea un patrón circular completo (Ángulo = 360/Número).
Editado — Cuando se muestra, presenta el valor introducido por el usuario. Haga clic en para cambiar este valor con el calculado automáticamente. Los valores de Ángulo y Número operan independientemente. De este modo es posible crear un círculo parcial en vez de un patrón circular completo.
Radio — Introduzca el radio del patrón. También puede utilizar el control deslizante para determinar el radio.
Bloquear radio — Determina si el radio de rotación se define automáticamente o no.
- Calculado — Cuando se muestra, presenta los valores calculados por PowerMill. El radio es la distancia del centro de rotación (definido por
) al centro del conjunto de curvas. - Editado — Cuando se muestra, presenta el valor introducido por el usuario. Haga clic en para cambiar este valor con el calculado automáticamente.

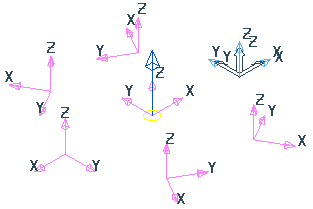

Sentido horario — Haga clic para girar la transformación en sentido horario la mitad del Ángulo. Haciendo clic aquí se actualiza el Ángulo de desfase. Por ejemplo, la transformación original:

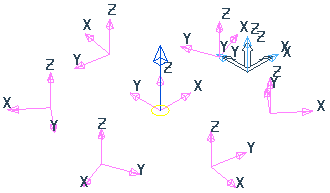

Haga clic en para actualizar el Ángulo de desfase a -45
y cambiarlo en:
Sentido antihorario — Haga clic para girar la transformación en sentido antihorario la mitad del Ángulo. Haciendo clic aquí se actualiza el Ángulo de desfase.
Origen del plano de trabajo — Cuando se selecciona, el plano de trabajo activo es el origen. Si no hay ningún plano de trabajo activo, el sistema de coordenadas global es el origen.
Recuadro de selección — Si está seleccionado, el origen es el centro del recuadro de selección que contiene todas las entidades.
Mover el origen — Si está seleccionado, puede desplazar el origen por la pantalla arrastrándolo o introduciendo las coordenadas con ,
, o
y
en la barra de
Estado.
Número — Introduzca el número de entidades del patrón circular. Si el bloqueo del ángulo es , la edición de este recuadro actualiza el ángulo. Si el bloqueo del ángulo es , el Ángulo y el Número funcionan independientemente.
Ángulo de desfase — Introduzca el ángulo inicial de la transformación. Por ejemplo:
Ángulo de desfase de0:
Ángulo de desfase de20:
Rotación — Seleccione si se rotan o mueven las curvas alrededor de la transformación. Por ejemplo:
Rotar y copiar:
Rotar y mover:

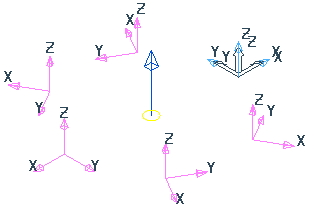

Elemento central — Cuando se selecciona, crea una copia adicional de las curvas en el centro del círculo. Por ejemplo:
Elemento central seleccionado:
Elemento central no seleccionado:
Criterio — Define el orden de creación de los planos de trabajo nuevos en el explorador:
Sentido horario — Crea una trayectoria en la que las entidades duplicadas se mecanizan en sentido horario:
Sentido antihorario — Crea una trayectoria en la que las entidades duplicadas se mecanizan en sentido antihorario.
Para más información, consulte el Ejemplo de transformación circular. En este ejemplo se explica cómo crear varias rotaciones en una trayectoria utilizando un patrón circular, donde el principio es el mismo que para los planos de trabajo.
