Fijación del ángulo de la herramienta

Utilice el área Ángulo fijo de la pestaña de Definición del cuadro de diálogo de Eje de herramienta para fijar el ángulo acimut o de elevación de la herramienta.

• Ángulo fijo — Seleccione si se fija el ángulo Acimut o el de Elevación. El efecto de esta opción es visible cuando se selecciona la pestaña de Trayectoria > panel de Dibujar > Mostrar > Ejes de herramienta.

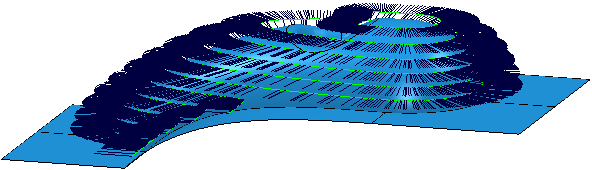

  Con un Eje de herramienta de tipo Vertical y la opción de Ángulo fijo de Ninguno, se obtiene:

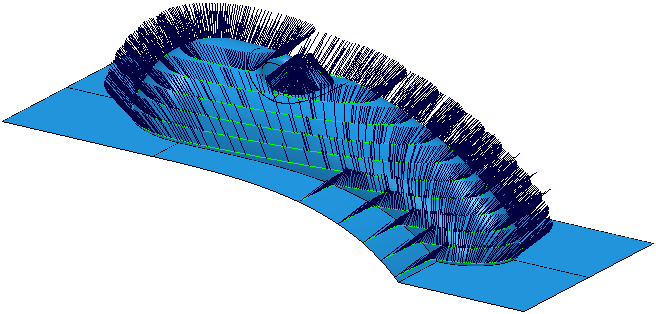

  Con un Eje de herramienta de tipo Vertical y un Ángulo fijo de Elevación configurado en 45 se obtiene:



• Ángulo — Introduzca el ángulo del eje de herramienta fijo.

Nota: La opción de evitar colisión automáticamente y los límites del eje de herramienta pueden modificar el ángulo aquí fijado.

• Configuración del eje de rotación — El campo de solo lectura muestra el sistema de coordenadas que utiliza PowerMill para fijar el ángulo del eje de herramienta cuando el Ángulo fijo seleccionado es Acimut o de Elevación. Para determinar el plano de trabajo con el que PowerMill va a funcionar, seleccione una opción de la configuración de los ejes de rotación en la página de PowerMill del cuadro de diálogo de una estrategia. El efecto de esta opción es visible cuando se selecciona la pestaña de Trayectoria > panel de Dibujar > Mostrar > Ejes de herramienta.
  1. Seleccione un Eje de herramienta de tipo Vertical.
  2. En la lista de Ángulo fijo, seleccione Elevación.

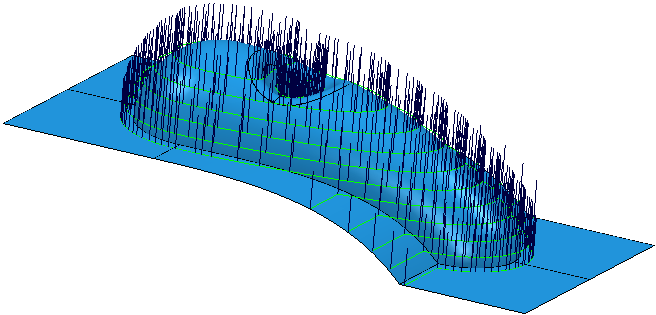

  3. En el recuadro de Ángulo fijo, introduzca 0. Esto produce:


  4. Seleccione un Eje de herramienta de tipo Vertical.
  5. En la lista de Ángulo fijo, seleccione Elevación.
  6. En el recuadro de Ángulo fijo, introduzca 0.

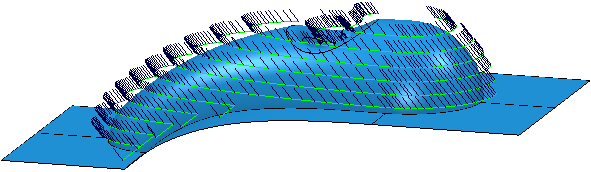

  7. En la página de Máquina herramienta, en el área de Configuración del eje de rotación, seleccione Modificar plano de trabajo de trayectoria. A continuación, seleccione un plano de trabajo creado a partir de una rotación de 30 en torno al eje X. Esto produce:

     En este ejemplo, se elimina una parte de la trayectoria para evitar que la herramienta colisione con la pieza.

Cuando utiliza un Eje de herramienta de tipo Vertical, el acimut queda sin definir. Sin embargo, hace falta un acimut para fijar la elevación. En este ejemplo, el acimut viene definido como 90 desde la dirección del recorrido. Otros tipos de Eje de herramienta presentan un acimut definido.
