En este ejemplo se explica cómo crear un desfase de la distancia de la herramienta más el portaherramientas. Simula el efecto de tener un portaherramientas sin haberlo definido. Resulta de utilidad al realizar una simulación de la máquina herramienta, ya que la máquina herramienta soporta la herramienta (y el portaherramientas) en el punto de anclaje de herramienta.
- Haga clic en la pestaña de Máquina herramienta > panel de Fichero > Importar para cargar la máquina herramienta.
- Haga clic en la pestaña de Simulación y seleccione la trayectoria (o el programa CN) que desea simular del panel de Trayectoria de simulación > lista de Entidad.
- Seleccione la herramienta que se desea simular del panel de Trayectoria de simulación > lista de Herramienta.
La opción de Herramienta permite crear una simulación con una herramienta distinta a la utilizada originalmente para crear la trayectoria. Por ejemplo, la punta de la herramienta podría ser la misma que la utilizada para crear la trayectoria original, pero tener una caña y un portaherramientas definidos.

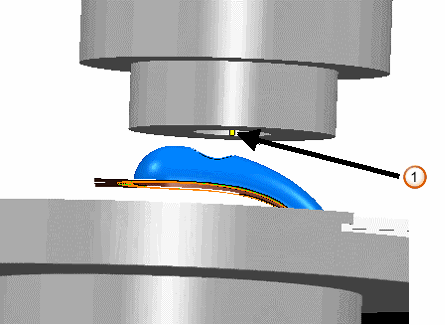

Si no define un portaherramientas, solo se visualiza la herramienta:
— Herramienta - Para simular el efecto de tener definido un portaherramientas es necesario editar la definición de la herramienta. En el menú contextual de la herramienta individual, seleccione Configuraciones y seleccione la pestaña de Portaherramientas.

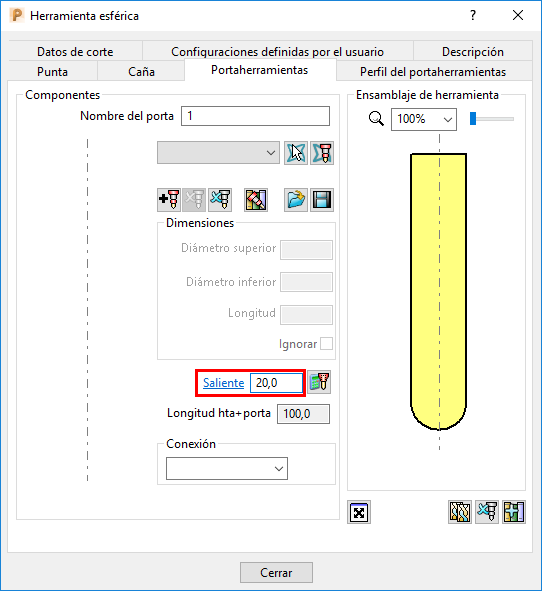

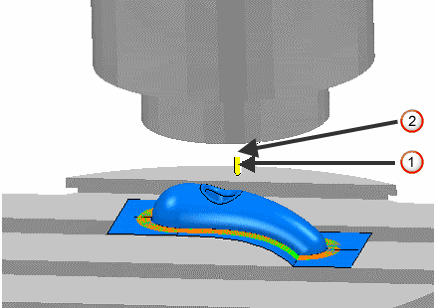

- Introduzca un valor de Saliente equivalente a la longitud del portaherramientas. Con esto se define la longitud de la herramienta que sobresale de sumar la herramienta más portaherramientas de la máquina. Haga clic en el botón de Cerrar. Visualización de la herramienta y del saliente.
— Herramienta
— Saliente
