Esta pestaña presenta lo siguiente:
Ángulo plano — Un límite de ángulo medido desde el plano XY. Se considera que un movimiento es plano cuando forma un ángulo con el plano XY menor que este límite.
Borrar segmentos menores que — Elimina los segmentos menores en longitud que el número introducido aquí Cuanto mayor es el valor, menor es la fragmentación. El valor normalmente estará en línea con el de tolerancia de mecanizado.
Sustraer — Hay tres zonas que se pueden separar de la trayectoria:
- Arriba — Sustrae los movimientos que cortan Arriba y mantiene únicamente los de Plano o Abajo.
- Abajo — Sustrae los movimientos que cortan Abajo y mantiene únicamente los de Plano o Arriba.
- Plano — Sustrae los movimientos que son Plano y mantiene únicamente los de Arriba o Abajo.
Guardar — Define qué partes de la trayectoria se mantienen:
- Sustraer — Mantiene la parte de la trayectoria especificada en la opción Sustraer.
- Restante — Mantiene la parte de la trayectoria no especificada en la opción Sustraer.
- Ambos — Mantiene ambas partes de la trayectoria como dos trayectorias distintas.

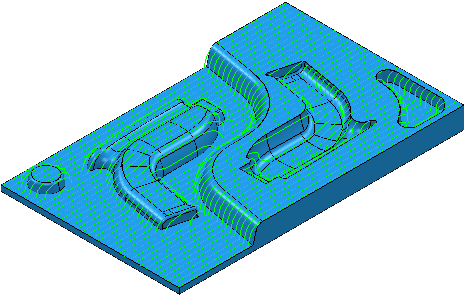

Este ejemplo muestra los efectos de dividir una trayectoria por una dirección.

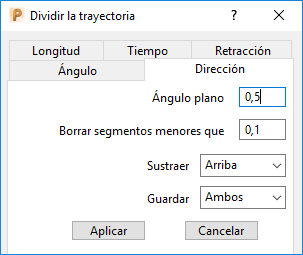

En el cuadro de diálogo de Dividir la trayectoria > Dirección:
- Introduzca un Ángulo plano de 0,5.
- Seleccione para Sustraer el valor Arriba.
- En Guardar seleccione Ambos.
- Haga clic en el botón de Aplicar. Las dos trayectorias nuevas tienen el mismo nombre que la original pero tienen añadido un _1 y _2 al nombre original:

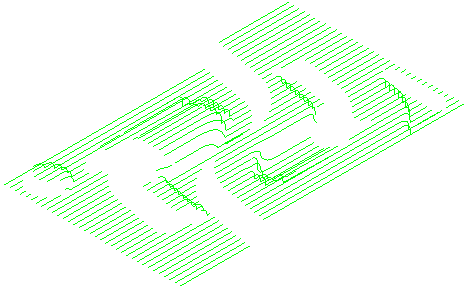

- _1 contiene la parte Restante (los movimientos Abajo y Plano):
- _2 contiene la parte de Sustraer (los movimientos Arriba):
Nota: Si solo desea mantener la parte ascendente de la trayectoria, seleccione Guardar Diferencia. De forma parecida, si desea mantener solamente la parte descendente y plana de la trayectoria, seleccione Guardar Restante.
