Para crear una figura de cajera rectangular - ejemplo

Para crear una figura de cajera rectangular:

1. Haga clic en la pestaña de Grupo de figuras > panel de Editar > Editor de figuras.

   Se crea un grupo de figuras y se abre la pestaña de Editor de figuras.

2. Haga clic en la pestaña de Editor de figuras > panel de Crear figuras 2D > Cajera > Rectangular.

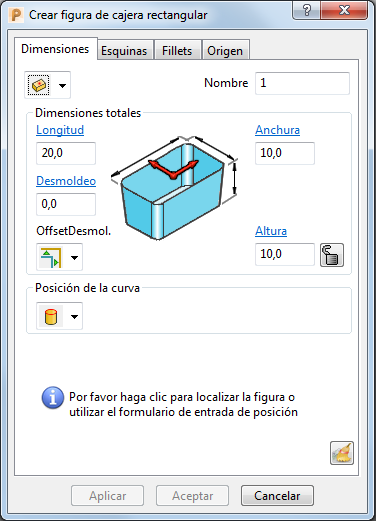

   Se abre el cuadro de diálogo de Crear figura de cajera rectangular.



3. Haga clic en la ventana de gráficos para insertar la figura.



   Esta funcionalidad solo está disponible para figuras de planeado no acotado, rectangular y circular. Para las figuras de planeado delimitado, forma libre y ranura es necesario seleccionar una curva existente desde la que crear la figura.

4. Introduzca un Nombre para la figura.
5. Utilice las opciones del cuadro de diálogo o los controladores gráficos para modificar las propiedades de la figura.

   Las opciones y los controladores gráficos disponibles dependen del tipo de figura que esté creando.

6. Haga clic en Aceptar para crear la figura y cerrar el cuadro de diálogo.
7. Haga clic en la pestaña de Editor de figuras > panel de Finalizar > Aceptar para guardar la figura creada y cerrar la pestaña de Editor de figuras.
