Es posible crear figuras y modificar sus parámetros utilizando el cuadro de diálogo de Crear figura. Haga clic en el botón de creación de una figura en la pestaña de Editor de figuras para abrir el cuadro de diálogo de Crear figura.
Puede crear los siguientes tipos de figuras:
Panel de Crear figuras 2D
Cajera:
- Rectangulares
- Circular
- Forma libre
Saliente:
- Rectangulares
- Circular
- Forma libre
Ranura
Planeado:
- Planeado no acotado
- Planeado delimitado
Lado
Panel de Crear figuras de torneado
Perfil
Ranurado:
- Ranurado de forma libre
- Ranurado paramétrico
Cara de torneado
Taladro

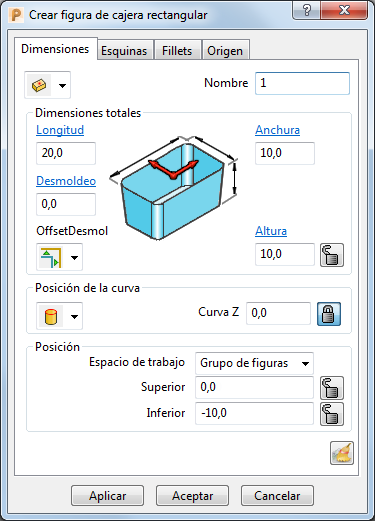

Se abre el cuadro de diálogo de Crear figura, que depende del tipo de figura.
Utilice las opciones en cada pestaña para modificar los parámetros de la figura:
Dimensiones — Define las propiedades físicas de una figura.
Esquinas — Define los radios de esquina de una figura.
Empalmes — Define las propiedades de empalme o chaflán de una figura.
Origen — Define la posición y la ubicación del origen de una figura.
