El eje secundario de la herramienta le permite limitar el ángulo en el que se puede colocar una herramienta mientras se corta una trayectoria multieje. Sin embargo, no siempre está inmediatamente claro cómo traducir los límites angulares de la máquina herramienta con los ángulos de PowerMill de Acimut y Elevación. Se fija en las configuraciones básicas de la máquina con diferentes límites angulares.
La configuración de los ejes de rotación varía ampliamente. Sin embargo, las diferencias entre muchos de ellos son relativamente menores y en realidad solo hay tres configuraciones de la máquina fundamentalmente diferentes:
- Mesa — Mesa
- Cabezal — Cabezal
- Cabezal — Mesa

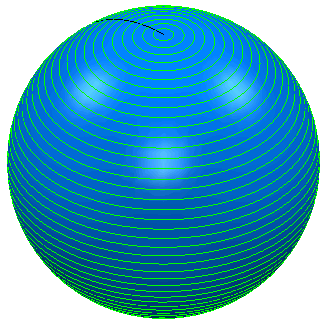

Este ejemplo muestra cómo transponer los límites angulares en la máquina herramienta a los límites de Acimut y Elevación en la pestaña de Límites en el cuadro de diálogo de Ejes de herramienta. Todos estos ejemplos usan una esfera con una trayectoria de Proyección de superficie. Sin límites secundarios del eje de la herramienta, la esfera completa se mecaniza.
Seleccione Dibujar límites para ver la parte mecanizable, en este caso la esfera completa.
