Utilice las opciones siguientes en la pestaña de Control de máquina dinámico > panel de Dibujar > menú de Mostrar para dibujar los elementos de la trayectoria de herramienta:
- Movimientos de corte — Dibuja los movimientos de corte de la trayectoria activa.
Trayectoria con movimientos de corte, entradas/salidas y uniones dibujados:
Movimientos de corte de trayectoria no dibujados:
Las entradas/salidas y las uniones de la trayectoria se dibujan. Es útil ocultar los movimientos de corte para ver con claridad las entradas, salidas y uniones de la trayectoria.
- Uniones — Dibuja las uniones de la trayectoria activa.
Trayectoria con movimientos de corte, entradas/salidas y uniones dibujados:
Uniones de trayectoria no dibujadas:
Es útil ocultar las uniones para ver con claridad las entradas, salidas y los movimientos de corte de la trayectoria.
- Entradas/salidas — Dibuja las entradas/salidas de la trayectoria activa.
Movimientos de corte y entradas/salidas de trayectoria dibujados, pero uniones de trayectoria no dibujadas:
Uniones de trayectoria no dibujadas:
Las entradas/salidas de trayectoria no se dibujan, pero los movimientos de corte, sí. Es útil ocultar las entradas y salidas para ver con claridad las uniones y los movimientos de corte de la trayectoria.
- Vectores de orientación — Dibuja el vector de orientación de la herramienta.
Si se combina esto con la simulación de la trayectoria (utilizando la opción Simular desde el inicio del menú de trayectoria individual),
se muestra la orientación de la herramienta.
Es útil para ver la orientación del contacto de la herramienta cuando se utiliza un cabezal de máquina asimétrico.
- Ejes de herramienta — Dibuja el eje de la herramienta en cada punto de la trayectoria para que se pueda visualizar el cambio de orientación de la herramienta:
- Normales de contacto — Colorea las normales de contacto de la trayectoria en cada punto de la trayectoria en rojo.
Esta opción solo está disponible si selecciona Normales de contacto en el cuadro de diálogo de Distribución de puntos
. Las normales de contacto son los vectores I, J, K. - Puntos — Colorea cada punto de la trayectoria activa en rojo, y los centros de arco en azul. Se utilizan para ver la densidad de los puntos.
- Ruta de contacto — Colorea el trazado de los puntos de contacto de la trayectoria en rojo.
Esta opción solo está disponible si selecciona Normales de contacto en el cuadro de diálogo de Distribución de puntos
. Las normales de contacto son los vectores I, J, K.

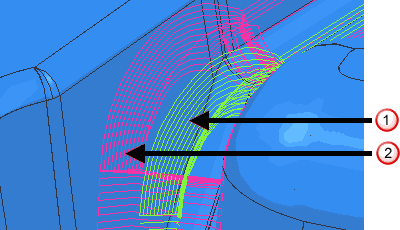

Trazado de la trayectoria estándar en verde.
Trazado de los puntos de contacto de la trayectoria en rojo.
