La opción de Movimientos trocoidales es importante cuando trabaja con herramientas de carburo sólido, puesto que se corta con el lateral en vez de con la punta de las herramientas. Estas herramientas se ejecutan a alta velocidad y funcionan mejor cuando se realizan cortes profundos con un paso lateral pequeño. Esto significa que la herramienta solo tiene un ángulo de inserción pequeño. Tan pronto como el ángulo de inserción aumenta, el riesgo de dañar la herramienta también aumenta. Para minimizar el daño provocado a la herramienta, minimice el ángulo de inserción. Es posible hacerlo de dos maneras:
- Evite las esquinas vivas.
- Evite el mecanizado con toda la herramienta, o incluso con un ángulo de inserción grande, porque provoca una carga excesiva de herramienta.

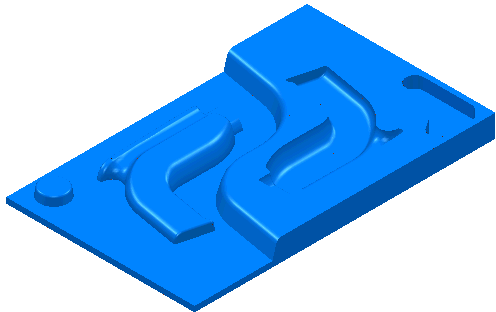

Existen mecanismos distintos para evitar las esquinas vivas y la sobrecarga de la herramienta. En el modelo Powerdrill.dgk de la carpeta PowerMill :

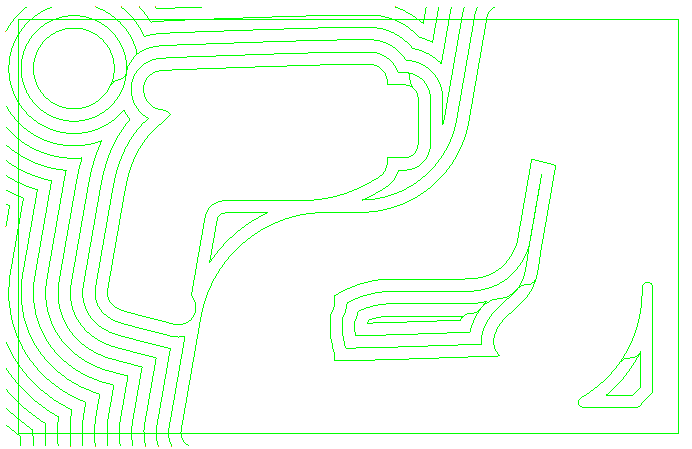

Cree una trayectoria de Desbaste del modelo en este modelo utilizando el Estilo de Desfasar el modelo. En la página de Alta velocidad:
Suavizado del perfil — sin seleccionar
Suavizado raceline — sin seleccionar
Movimientos trocoidales — sin seleccionar
Uniones — Rectas
Hay varios problemas con esta trayectoria, especialmente si está mecanizando a alta velocidad, cuando intenta evitar cambios bruscos en la dirección de la herramienta:
- Las uniones de un desfase al siguiente son perpendiculares. Esto provoca un cambio repentino en la dirección de la herramienta.

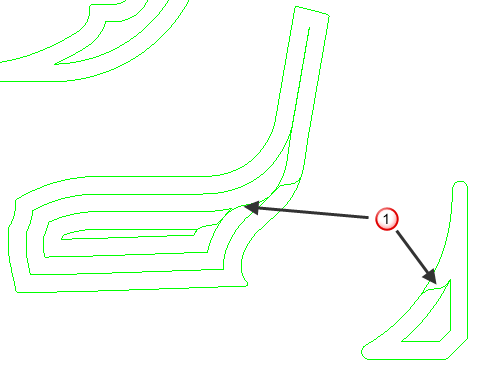

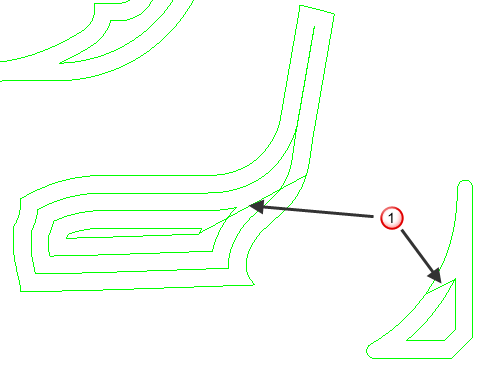

— Uniones bruscas
- Hay demasiadas esquinas vivas.

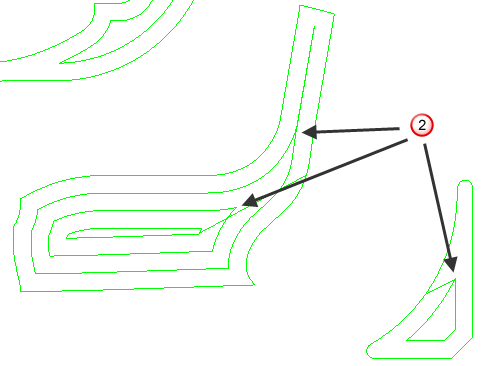

— Esquinas vivas
- Hay demasiados cortes con toda la herramienta.
— Cortes con toda la herramienta
Las opciones para controlar todo esto están disponibles en la página de Alta velocidad del cuadro de diálogo de Desbaste del modelo.
En la página de Alta velocidad:
Suavizado del perfil — seleccionado
Suavizado raceline — sin seleccionar
Movimientos trocoidales — sin seleccionar
Uniones — Suaves
En detalle:

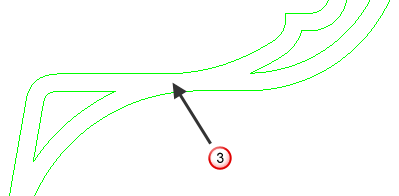

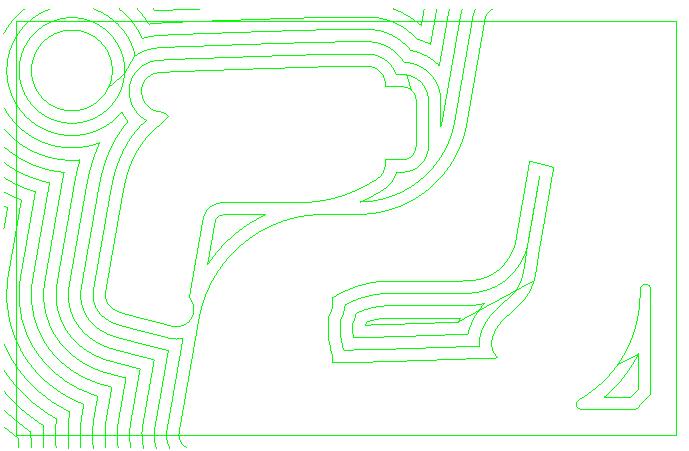

— Uniones suaves
En la página de Alta velocidad:
Suavizado del perfil — seleccionado
Suavizado raceline — seleccionado
Movimientos trocoidales — sin seleccionar
Uniones — Suaves
En detalle:

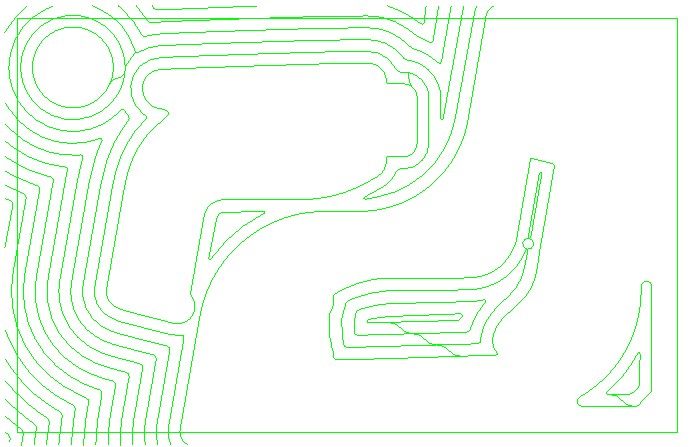

— Esquinas suaves
En la página de Alta velocidad:
Suavizado del perfil — seleccionado
Suavizado raceline — seleccionado
Movimientos trocoidales — seleccionado
Sobrecarga máxima del 10%
Uniones — Suaves

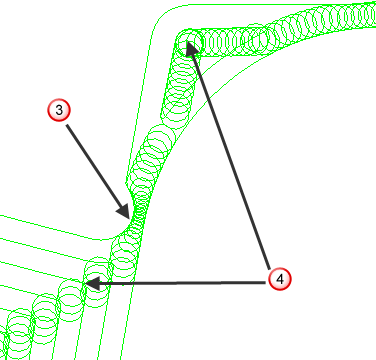

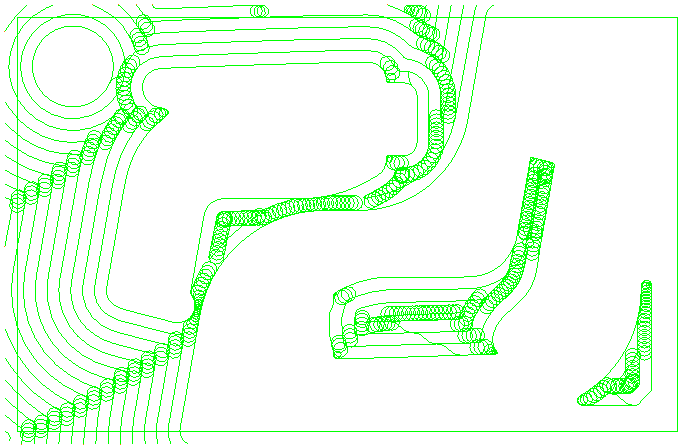

Cuando la herramienta está próxima a la sobrecarga, se inserta una trayectoria trocoidal para evitarla.:
— Canal estrecho
— Esquina viva

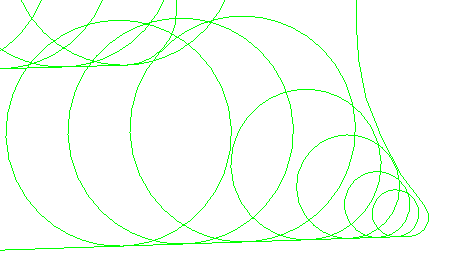

En una esquina es posible ver las trayectorias trocoidales con mayor facilidad:
El valor de sobrecarga de la herramienta se controla con el control deslizante, por lo que algo de sobrecarga puede ser aceptable. La configuración por defecto para la carga aceptable es el 10% del paso lateral existente. De forma que, si utiliza un paso lateral de 10 y una sobrecarga permitida del 10%, los movimientos trocoidales no comenzarán a aparecer hasta que se exceda la condición de sobrecarga del 10%.
