Utilice la página de Alta velocidad para controlar varias opciones de suavizado que evitan cambios bruscos en la dirección de la herramienta cuando se mecaniza a alta velocidad. Las opciones disponibles dependen de la estrategia seleccionada:
Suavizado del perfil — Seleccione para permitir activar el ajuste con arcos de los perfiles para evitar los cambios bruscos en la dirección de las esquinas exteriores. El radio del arco se define como una proporción del diámetro de la herramienta y se calcula utilizando el diámetro de la herramienta y un factor de multiplicación. Utilice el control deslizante para especificar el factor de multiplicación. Por ejemplo, si el diámetro de la herramienta es de 10 mm y tiene un factor de multiplicación de 0.05, el radio del arco es de 0.5 mm.

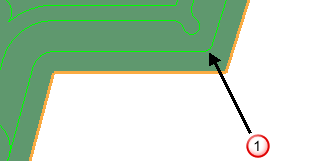

- Suavizado del perfil sin seleccionar:
— Las esquinas exteriores no se suavizan.
— Las esquinas interiores se suavizan.

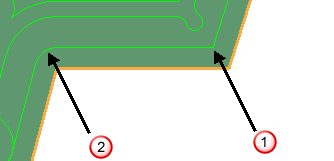

Un Radio de 0.2 produce:
— Las esquinas exteriores se suavizan.
Nota: El ajuste con arcos es especialmente importante en el mecanizado de alta velocidad, ya que elimina los cambios bruscos en la dirección de la herramienta.Nota: Para el mecanizado de vortex, los trocoides no pueden dividirse y, si es posible, se debe mantener un radio del trocoide de más de 1 mm.

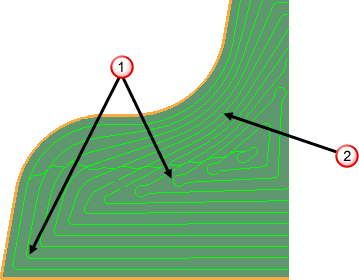

Suavizado raceline — Seleccione para reemplazar el desfase estándar con uno que pueda lograr avances superiores impidiendo cambios bruscos en la fuerza de una máquina herramienta provocados por giros agudos en una trayectoria. Este desfase reemplaza las esquinas vivas por esquinas redondeadas y cambia el paso lateral de una distancia fija a una distancia variable. Utilice el control deslizante para especificar la desviación máxima desde el paso lateral especificado en forma de porcentaje.
— Esquinas redondeadas
— Paso lateral variable
Movimientos trocoidales — Cuando se selecciona, se activan los movimientos trocoidales con la configuración de limitar la sobrecarga de la herramienta aplicada por defecto.
- Sobrecarga máxima — Utilice el control deslizante para configurar el valor de sobrecarga de la herramienta necesario para insertar una trocoidal.
Nota: Cuando crea una trayectoria de Desbaste del modelo, la opción de Movimientos trocoidales solo está disponible si utiliza el estilo de desbaste de Desfasar el modelo o Desfasar todo.Nota: Esta opción solo está disponible cuando selecciona un estilo de desfase en la página principal de la estrategia de desbaste.
Uniones — Seleccione una opción para especificar el modo en que PowerMill crea movimientos de unión entre los desfases de la trayectoria.
- Recto:
- Suavizar:
- Ninguno:
Esta opción solo está disponible cuando selecciona un estilo de desfase en la página principal de la estrategia.
Esquinas de ajuste con arcos — Seleccione para crear arcos en todas las esquinas internas de una trayectoria. Esto es importante en el mecanizado a alta velocidad porque elimina los cambios repentinos de dirección de la herramienta. El radio del arco se define como una proporción del diámetro de la herramienta y se calcula utilizando el diámetro de la herramienta y un factor de multiplicación. Utilice el control deslizante para especificar el factor de multiplicación. Por ejemplo, si el diámetro de la herramienta es de 10 mm y tiene un factor de multiplicación de 0.05, el radio del arco es de 0.5 mm.
- Esquinas de ajuste con arcos sin seleccionar:
- Esquinas de ajuste con arcos seleccionado:
Suavizado vertical — Mejora el suavizado del perfilado normal a la superficie.
- Hacia arriba/abajo sobre el eje (udh) — Introduzca la distancia de suavizado vertical en unidades de diámetro de herramienta. Este tipo de suavizado puede ser eficaz en la eliminación de la «vibración» excesiva que se produce al desfasar las esquinas internas. Lo mejor es intentar primero el suavizado con los valores por defecto. Demasiado suavizado puede deformar el perfil al aplanarlo más de lo necesario.
- Angular — Introduzca el ángulo de suavizado. Este tipo de suavizado puede ser eficaz en el mecanizado multiejes y se puede emplear para suavizar perfiles a partir de superficies recortadas. Las superficies recortadas pueden tener un borde basto que luego se magnifica por el perfilado. El suavizado angular lo minimiza. 5
es el valor por defecto.
Tolerancia de cálculo del eje — Introduzca un valor de tolerancia para calcular el eje de herramienta. Para un número relativamente raro de geometrías, el eje de herramienta puede balancearse ligeramente cuando se posiciona con exactitud en las superficies. Puede deberse a los cambios pequeños, pero significativos, en la geometría, a medida que la herramienta se mueve de una posición a otra. Esta tolerancia puede ser mayor que la de mecanizado a fin de que el eje de herramienta gane estabilidad cuando atraviese zonas con variaciones geométricas. Es posible que quede material sobrante en la superficie pero que se reduzca la carga de la herramienta.
Para obtener más información sobre los efectos del suavizado, consulte Carga de herramientas.
