Plano — Seleccione para especificar la zona segura como un plano, que no es necesariamente normal a la dirección Z del plano de trabajo de la trayectoria. El movimiento de la herramienta es normal para el plano. Esto puede ser útil para el mecanizado 3 + 2 para mantener los movimientos rápidos dentro de los límites de recorrido de la máquina. Utilice los campos de Normal para especificar el plano.

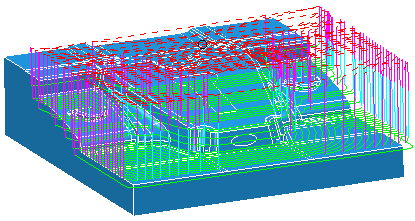

Una zona segura de Tipo Plano normal al eje Z:

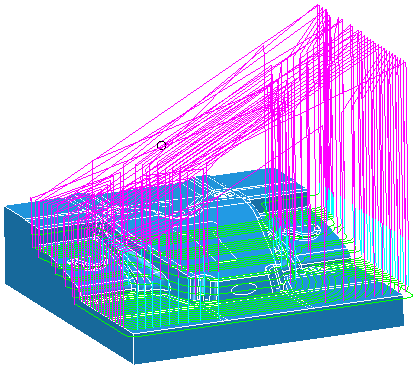

Una zona segura de Tipo Plano no normal al eje Z:

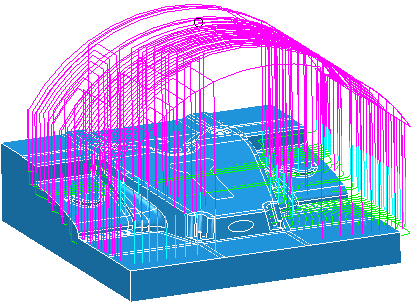

Cilindro — Seleccione para especificar la zona segura como un cilindro. El movimiento de la herramienta es radial. Esto es apropiado para trayectorias giratorias, o más generalmente, donde se requiera movimiento radial. El cilindro se define especificando su Posición (centro) y Dirección (del eje). Se puede especificar una zona segura cilíndrica de longitud finita seleccionando Longitud finita e introduciendo una Longitud y Caras incluidas.
Esfera — Seleccione para especificar la zona segura como una esfera. El movimiento de la herramienta es a lo largo del eje de la herramienta. Las superficies esféricas ofrecen volúmenes cerrados y se pueden utilizar para circunscribir los movimientos rápidos. La esfera se define especificando su Centro.
Caja — Seleccione para especificar la zona segura como un cubo. El movimiento de la herramienta es normal al lado del cubo. Las superficies con forma de caja ofrecen volúmenes cerrados y se pueden utilizar para circunscribir los movimientos rápidos. La caja se define especificando la Esquina, las Cotas y las Caras incluidas.
En general, los movimientos rápidos se expresan como movimientos de Avance rápido (G1) para garantizar que siguen la forma de la zona segura. Hay dos excepciones a esta regla cuando se utilizan movimientos Rápidos (G0):
- cuando se utiliza una zona segura plana que es normal al eje Z del plano de trabajo de la herramienta (por ejemplo, un plano Z seguro).
- cuando se mecaniza con rotación con una zona segura cilíndrica orientada a lo largo del eje X del plano de trabajo de la herramienta.
