Creación de un bloque con una superficie de referencia

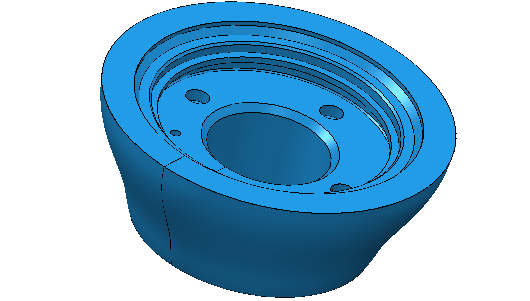

Este ejemplo muestra el efecto del uso de una superficie de referencia al crear un bloque. Se utiliza el ejemplo Hub.dgk de la carpeta de Ejemplos.

1. En el menú contextual de Modelos, seleccione Importar las superficies de referencia.

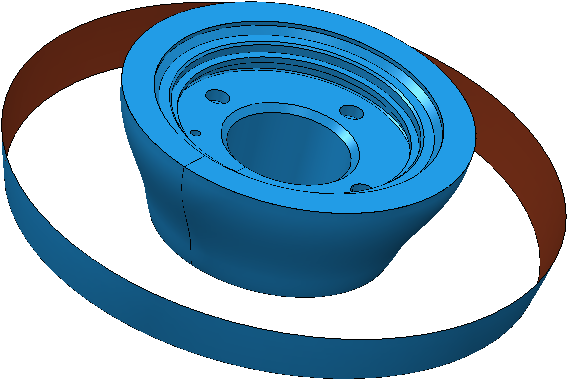

2. Abra el modelo RefSurface.dgk en la carpeta de Ejemplos.



3. Haga clic en la pestaña de Inicio > panel de Configuración > Bloque > Bloque para abrir el cuadro de diálogo de Bloque.
   1. En Definido por seleccione Cilindro.
   2. Desactive Incluir superficies de referencia.
   3. Seleccione Dibujar.
   4. Haga clic en Calcular.



   Bloque que excluye la superficie de referencia.

4. En el cuadro de diálogo de Bloque:
   1. Seleccione Incluir superficies de referencia.
   2. Haga clic en Calcular.

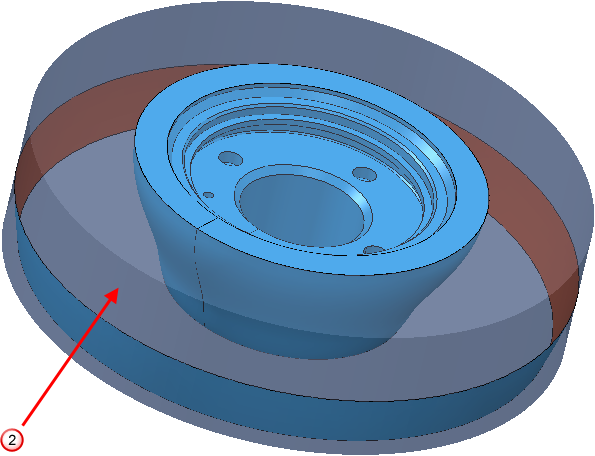

   Bloque que incluye la superficie de referencia.
