Creación de una curva compuesta a partir de la geometría «con huecos» del modelo de alambre

Cuando crea una curva compuesta, se tiene la posibilidad de «saltar» los huecos en la geometría. Por ejemplo:

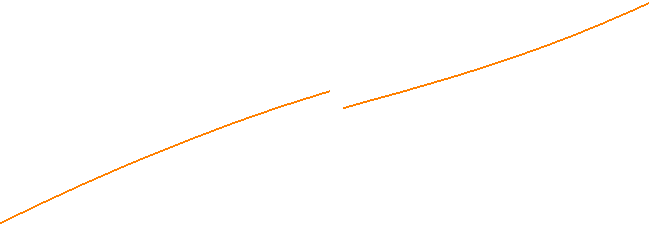

1. Se comienza con una curva que tiene un hueco entre segmentos próximos.

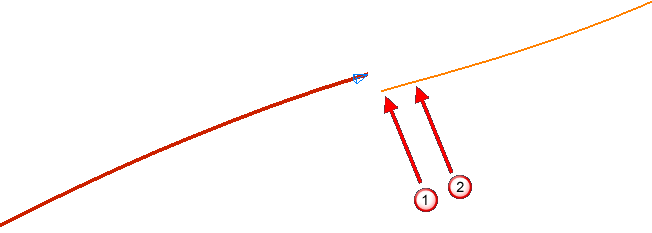

2. En la creación de una curva compuesta, PowerMill automáticamente se detiene cuando alcanza el hueco.



3. Haga clic en el extremo de la curva naranja, alrededor de . Se abre el cuadro de diálogo de Confirmar salto de curva compuesta.

   Desactive la opción de Utilizar tangentes para crear la curva para unir la curva con una línea recta.



   Seleccione la opción de Utilizar tangentes para crear la curva para unir las curvas con una curva tangencial.



4. Haga clic en Sí en el cuadro de diálogo de Confirmar salto de curva compuesta.
5. Haga clic en en la barra de herramientas de Crear curva compuesta.
6. Haga clic en la pestaña de Editor de curvas > panel de Finalizar > Aceptar.

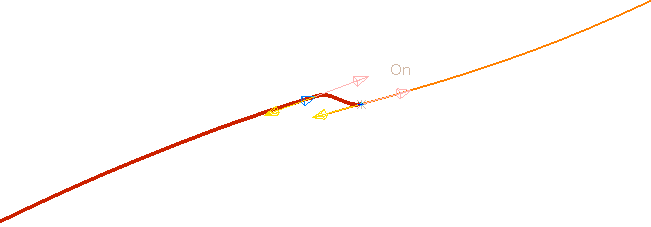

Nota: No tiene que seleccionar el extremo de la curva, puede seleccionar cualquier punto a lo largo de ella. Por ejemplo, hacer clic alrededor de en el paso 2 produce:
