Utilice la página de Acabado de esquinas para crear una trayectoria de trazado múltiple para eliminar las esquinas que se dan entre superficies no tangenciales.
Salida —Seleccione las partes de la trayectoria que desea generar.
- Pendiente — Escribe la sección de la trayectoria que forma un ángulo igual o superior al Ángulo de umbral con la horizontal.
- Plano — Escribe la sección de la trayectoria que forma un ángulo inferior al Ángulo de umbral con la horizontal.
- Ambos — Escribe las secciones pendientes y planas.
Estrategia — Seleccione cómo generar la trayectoria en las líneas de trazado. Especifica si la trayectoria sigue las líneas de trazado o las corta transversalmente.
- Longitudinal — Seleccione para crear una trayectoria de esquina que siga las líneas de trazado. Es la opción recomendada para las zonas planas.

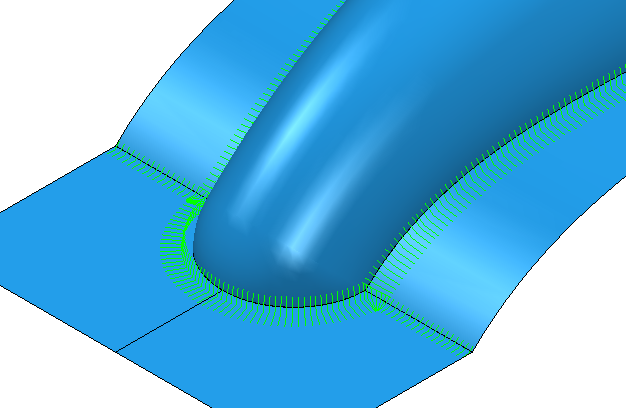

- Cosido — Seleccione para crear una trayectoria de esquina que cruza las líneas de trazado. Es la opción recomendada para las zonas pendientes.
- Automático — Crea una trayectoria de esquina que produce cosidos en las zonas Pendientes y pasadas longitudinales en las zonas Planas.
Umbral de ángulo — Introduzca un ángulo a partir de la horizontal para distinguir entre secciones pendientes y planas al seleccionar un tipo de Salida de Pendiente o Plano.
Cresta — Introduzca la altura de cresta. PowerMill calcula el paso lateral entre pasadas de herramienta con la geometría de la herramienta de corte y la altura de cresta.
Pasadas máximas —Utilice estos parámetros para determinar el número de pasadas que desea crear. Seleccione Pasadas máximas y a continuación introduzca el número de pasadas que desea en el siguiente campo.

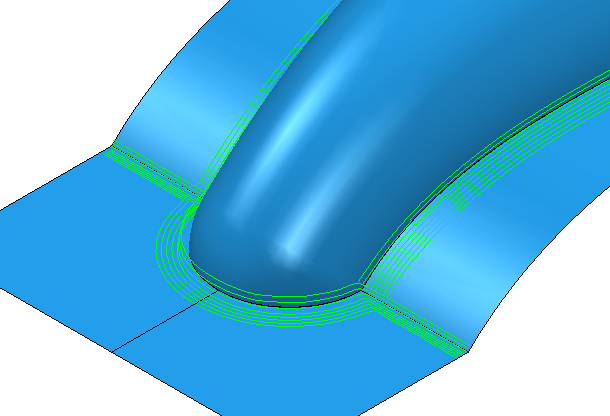

Una trayectoria Según la esquina sin restricciones en cuanto al número de pasadas.

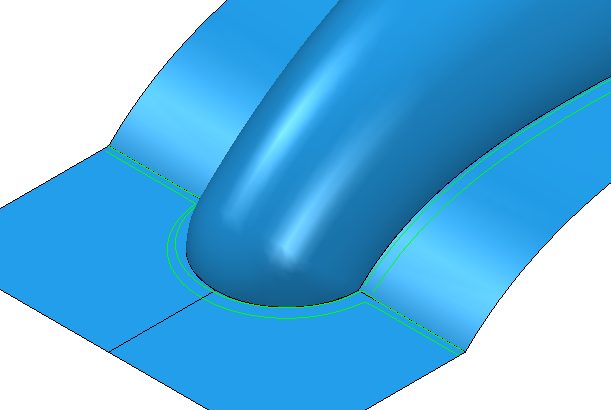

Seleccione Pasadas máximas e introduzca el número de pasadas que desea (en este caso 2).
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Dirección de corte — Seleccione la tecnología de fresado.
Seleccione una Dirección de corte de entre las siguientes:
- Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.
- Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.
Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor
para que el recuadro de Espesor se divida en Espesor radial
Espesor axial
. Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.
Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.
Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
