Ejemplo de modo de mecanizado

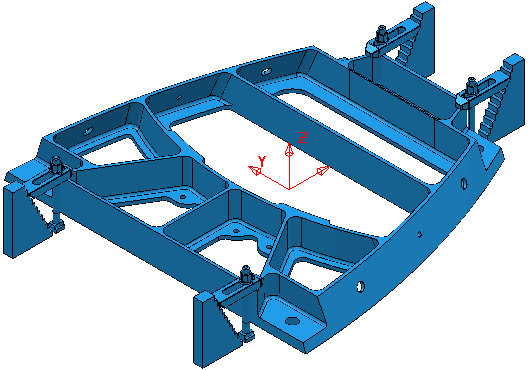

Este ejemplo explica cómo evitar las abrazaderas al crear las trayectorias.

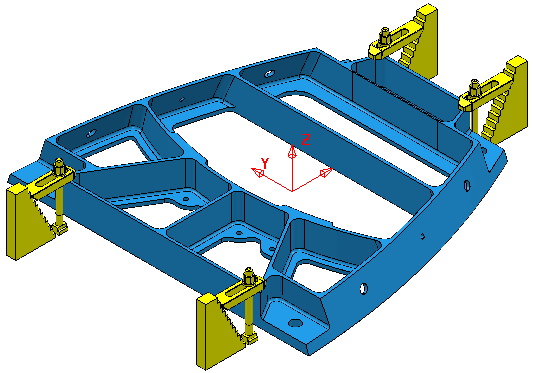

1. Seleccione todas las superficies que constituyen las abrazaderas.



2. Haga clic en la pestaña de Inicio > panel de Configuración > Grosor para mostrar el cuadro de diálogo de Preferencias de grosor.
3. Seleccione el conjunto de espesores en la parte superior de la lista:
   1. En la lista de M. de mecanizado, seleccione Colisión.
   2. Haga clic en el botón de Obtener los componentes .
   3. Haga clic en Aplicar.

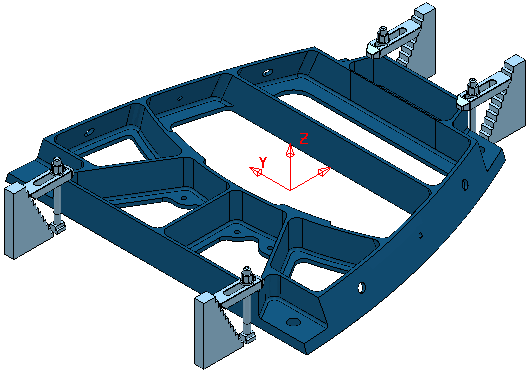

4. Para generar una representación visual de los resultados, haga clic en la pestaña de Vista > panel de Apariencia > Sombrear > Modo de mecanizado de límites.



Todas las trayectorias creadas para esta pieza evitan las abrazaderas. Las abrazaderas se detectan y no se mecanizan.
