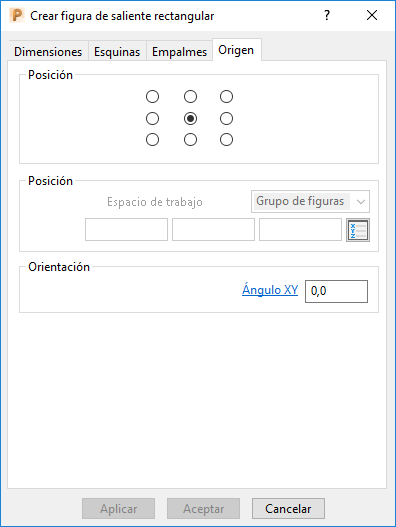

Utilice la pestaña de Origen del cuadro de diálogo de Crear figura para especificar las propiedades del origen de la figura.
Posición — Seleccione una opción para posicionar el origen de la figura.
La ubicación de la zona es ligeramente distinta para las figuras 2D y las figuras de torneado.
Figuras 2D
Figuras de torneado
Figuras 2D

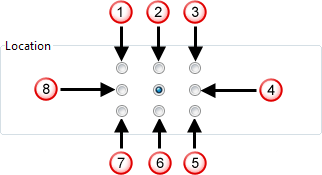

Especifique la ubicación del origen de la figura en relación con la curva del perfil de la figura:
Esquina superior izquierda
Mitad del borde superior
Esquina superior derecha
Mitad del borde derecho
Esquina inferior derecha
Mitad del borde inferior
Esquina inferior izquierda
Mitad del borde izquierdo
Figuras de torneado
Especifique la ubicación del origen de la figura en relación con la curva del perfil de la figura:
Borde izquierdo
Centro
Borde derecho
Posición — Seleccione un Espacio de trabajo e introduzca las coordenadas de la figura para posicionarla con respecto al espacio de trabajo seleccionado.
- Espacio de trabajo — Posicione la figura con respecto al sistema de coordenadas del Grupo de figuras o Absoluto.
— Haga clic para introducir las coordenadas utilizando el cuadro de diálogo de Posición.
Orientación — Introduzca un Ángulo XY para orientar la figura en el plano XY con respecto al eje X.
Ángulo XY = 0:
Ángulo XY = 45:
