Utilice la página de Aproximación para controlar la inserción de la herramienta de corte en el resto. La opción de Rampa es una extensión de 5 ejes de la trayectoria principal y conserva la inclinación del eje de la herramienta. Dado que el movimiento enrampa se crea como parte del cálculo de la trayectoria principal, no es posible editarlo sin volver a calcular la trayectoria. No es así con otras opciones de rampa de PowerMill, por ejemplo, en el cuadro de diálogo de Conexiones de trayectoria.
Las opciones de rampa se encuentran en la página de Aproximación de la estrategia de Acabado de un álabe.
- Rampa — Seleccione para activar la edición de las opciones de rampa.
- Altura — Introduzca la altura por encima del segmento de la trayectoria en la que comienza la rampa. Se mide relativa al eje de herramienta.
- Tipo de paso de rampa — Seleccione Utilizar el paso vertical o Utilizar el ángulo.
- Si selecciona Utilizar el paso vertical, introduzca un valor en el campo de Paso vertical.
- Si selecciona Utilizar el ángulo, introduzca un valor en el campo de Ángulo o haga clic en Ángulo para acceder a la pestaña de Herramientas de medición.
- Paso vertical — Introduzca la distancia entre los distintos niveles de mecanizado. Esta opción solo se encuentra disponible si selecciona el Tipo de paso de rampa de Utilizar el paso vertical.

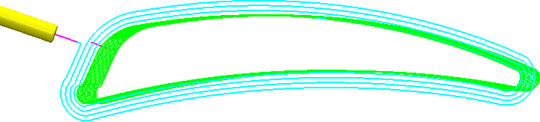

Por ejemplo, si se introduce una Altura de 20 y un Paso vertical de 5:

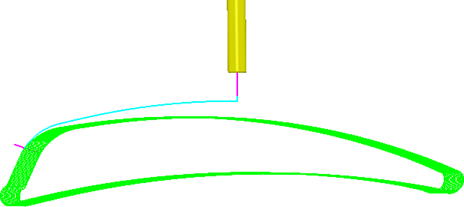

Si se introduce una Altura de 20 y un Paso vertical de 20:
- Ángulo — Introduzca el ángulo en el que la rampa se introduce en el material o haga clic en Ángulo para acceder a la pestaña de Herramientas de medición. Esta opción solo se encuentra disponible si selecciona el Tipo de paso de rampa de Ángulo.

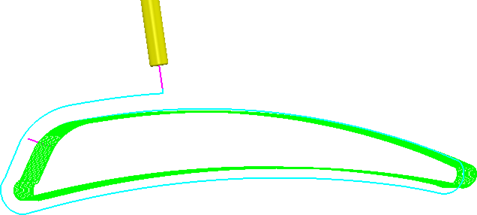

Por ejemplo, si se introduce una Altura de 20 y un Ángulo de 5:

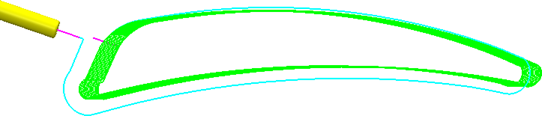

Si se introduce una Altura de 20 y un Ángulo de 1:
