Para dibujar una herramienta en la ventana de gráficos

Utilice los elementos de la pestaña de Herramienta > panel de Dibujar para dibujar y ver distintos aspectos de la herramienta activa.

Herramienta

Haga clic en la pestaña de Herramienta > panel de Dibujar > Herramienta para dibujar la herramienta activa en la ventana de gráficos.

Mostrar

Utilice las siguientes opciones de la pestaña de Herramienta > panel de Dibujar > menú de Mostrar para dibujar elementos de la herramienta en la ventana de gráficos:

• Caña — Se visualiza la caña de la herramienta.
• Portaherramientas — Se visualiza el portaherramientas. Cuando dibuja el portaherramientas, también se dibuja la caña.
• Definición del eje de herramienta — Se visualiza de color rojo el punto o la línea utilizada para definir el eje de herramienta.
  • Seleccione cualquier Eje de herramienta de Hacia el punto o Desde el punto. De este modo se muestra la ubicación del punto.

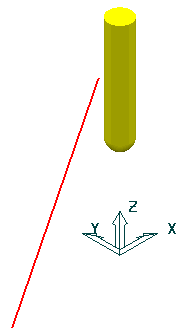

  • Seleccione cualquier Eje de herramienta de Hacia la línea o Desde la línea. De este modo se muestra la ubicación de la línea.

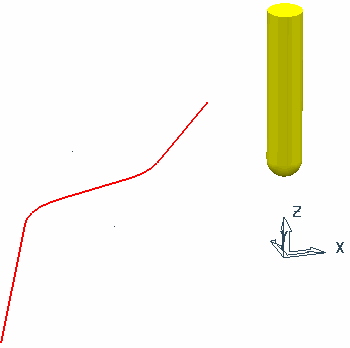

  • Seleccione cualquier Eje de herramienta de Hacia la curva o Desde la curva. De este modo se muestra la ubicación de la curva.

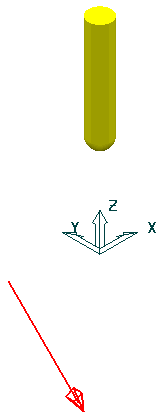

  • Seleccione cualquier Eje de herramienta de Dirección fija. De esta forma se muestra lo siguiente:



• Límites del eje de herramienta — Se visualiza un gráfico de la parte mecanizable.

  Por ejemplo:



  La parte de la esfera (o cono con una parte superior esférica) se centra en el origen del plano de trabajo activo. Si no existe ningún plano de trabajo activo, se coloca en el origen del sistema de coordenadas global. El origen está representado por una pequeña esfera. Este gráfico se muestra en un tamaño arbitrario y, si se amplía o aleja y luego se actualiza la pantalla, el tamaño de este gráfico cambia. Esto es para garantizar que sea visible sea cual sea el zoom seleccionado.

• Dirección de inclinación del eje de herramienta — Se visualiza la dirección del eje de herramienta.
  • Si especifica Hacia el punto o Desde el punto, PowerMill muestra el punto especificado:



  • Si especifica Hacia la línea o Desde la línea, PowerMill muestra la línea especificada:



  • Si especifica una Dirección fija, PowerMill muestra la línea especificada con una flecha sobre ella para indicar la dirección:



  • Si especifica Frontal, Lateral, o Normal a superficie, esta opción no surte efecto.

Sombreado

Haga clic en la pestaña de Herramienta > panel de Dibujar > Sombreado para conmutar el aspecto de las herramientas dibujadas la ventana de gráficos:

• Seleccionado — Muestra una herramienta sombreada.



• Sin seleccionar — Muestra una herramienta de estructura alámbrica.
