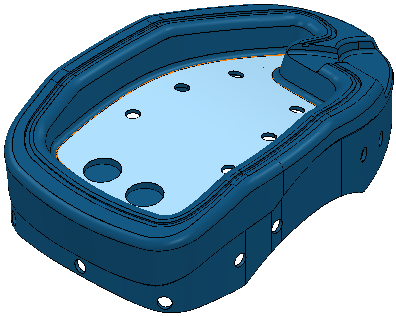

En las trayectorias de líneas de flujo se mecaniza el área dentro del patrón embebido. Sin embargo, si hay agujeros en el modelo, esta área podría no ser la esperada. Este ejemplo utiliza el modelo 5axis_with_holes.dgk en la carpeta de Ejemplos con un bloque y una herramienta esférica de 5 mm.
Para crear una trayectoria de líneas de flujo en la superficie seleccionada:
- Haga clic en la pestaña de Inicio > panel de Crear trayectorias > Trayectorias para abrir el cuadro de diálogo del Selector de estrategias.
- En la categoría de Acabado seleccione Acabado de líneas de flujo.
- En la página de Acabado de líneas de flujo:
- Seleccione el patrón embebido.
- El Estado es Válido y el patrón cambia de color.

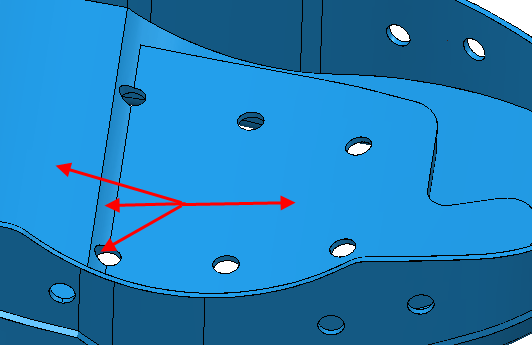

Sin embargo, si ahora intenta Calcular esta trayectoria, no obtendrá la trayectoria requerida. PowerMill crea una trayectoria en todas las superficies dentro de este patrón. De forma que las superficies en los agujeros también se consideran.
Puesto que estas superficies tienen otras superficies junto a ellas, también éstas se consideran.
Esto se repite en todo el modelo.
Para evitar este problema, es necesario ignorar las superficies cilíndricas cuando se mecanizan.
- Cree una trayectoria de líneas de flujo definiendo las curvas y después haga clic en Aceptar.
- Seleccione todas las superficies cilíndricas.
- Haga clic en la pestaña de Inicio > panel de Configuración > Espesor para abrir el cuadro de diálogo de Preferencias de espesor.
- Seleccione la pestaña de Superficies y seleccione el conjunto de espesores superior. A continuación:
- Seleccione el M. de mecanizado de Colisión.
- Haga clic en Obtener los componentes
.
- Haga clic en Aplicar.
- Haga clic en Aceptar.
- Haga clic en la pestaña de Vista > panel de Apariencia > Sombrear > Modo de mecanizado de trayectorias.

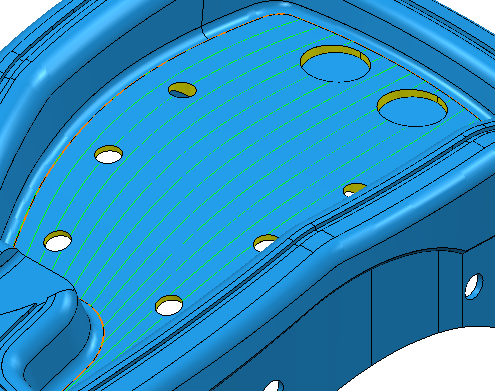

Los componentes que tienen un M. de mecanizado de Colisión son de color amarillo.
- En el menú de la trayectoria individual, seleccione Configuraciones.
- Haga clic en Calcular.
