Las opciones de la lista de Modo dependen de lo que seleccione en Eje de herramienta.
Frontal/lateral
Con un Eje de herramienta de tipo Frontal/lateral, el ángulo de inclinación Frontal se mide relativo a la dirección de referencia en la dirección del recorrido. El Ángulo de inclinación lateral se mide relativo al plano que contiene la dirección de referencia y la dirección del movimiento de la herramienta. De forma que, con un ángulo Frontal de 0 y uno Lateral de 0, la herramienta está alineada a la dirección de referencia.
Para esta definición del eje de herramienta, las opciones en la lista de Modo son:
- Normal de contacto — Mide el ángulo de inclinación frontal desde la normal de contacto de la trayectoria. Es la opción por defecto.

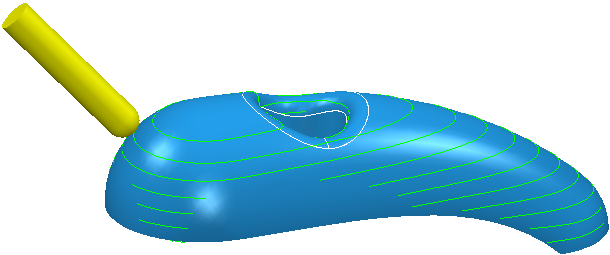

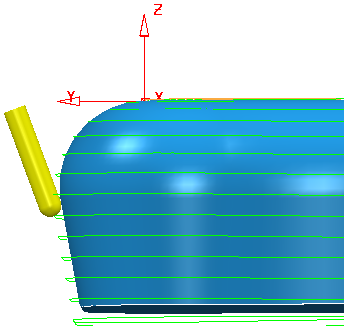

Este ejemplo utiliza una trayectoria de Z constante con un Eje de herramienta de:
Ángulo de inclinación frontal de 0
Ángulo de inclinación lateral de 0
Modo de tipo Normal de contacto.
- Vertical — El ángulo de inclinación frontal se mide desde el eje Z.

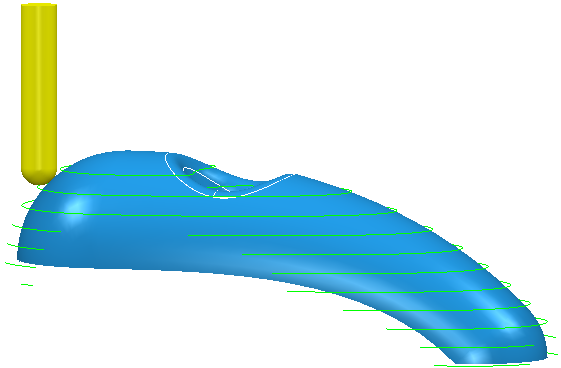

Este ejemplo utiliza una trayectoria de Z constante con un Eje de herramienta de:
Ángulo de inclinación frontal de 0
Ángulo de inclinación lateral de 0
Modo de tipo Vertical.

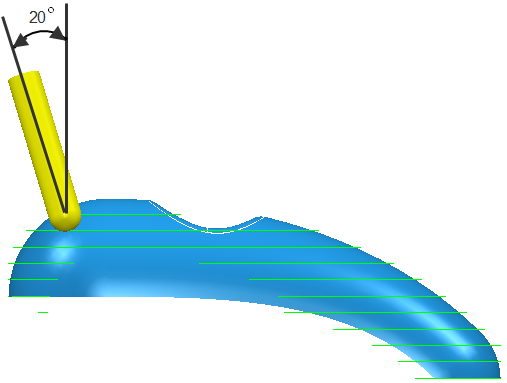

Este ejemplo utiliza una trayectoria de Z constante con un Eje de herramienta de:
Ángulo de inclinación frontal de 20
Ángulo de inclinación lateral de 0
Modo de tipo Vertical.
- PowerMILL 2012 R2 — El comportamiento encontrado en PowerMill 2012 R2 que, en la mayoría de los casos, utilizaba un Modo de tipo Vertical.
Las estrategias que han utilizado un Modo distinto de Vertical son:
|
Estrategia |
Modo PowerMILL 2012 R2 |
|
Patrón embebido |
Normal de contacto |
|
Línea de caudal |
Normal de contacto |
|
Espiral paramétrica |
Ángulo de contrasalidas |
|
Patrón, utilizando trayectoria |
Eje de herramienta de referencia |
|
Perfil |
Normal de contacto |
|
Proyección (curva, línea, plano, punto, superficie) |
Normal al marco de vista previa |
|
Mecanizado de superficies |
Normal de contacto |
- Normal al marco de vista previa — El ángulo de inclinación frontal se mide desde la normal al patrón que forma el marco de la vista previa.

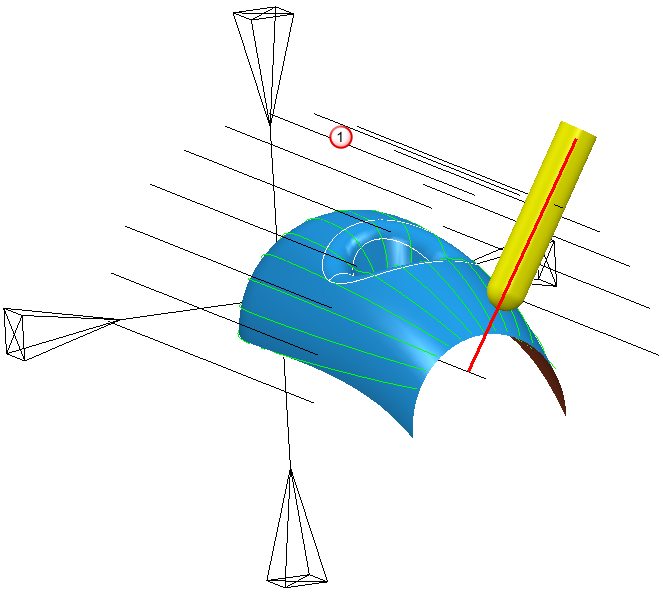

Este ejemplo utiliza una trayectoria por proyección de línea con un Eje de herramienta de:
Ángulo de inclinación frontal de 0
Ángulo de inclinación lateral de 0
Modo de Normal al marco de vista previa.
Marco de vista previaLa herramienta es normal al patrón (o el marco de la vista previa).
- Eje de herramienta de referencia — El ángulo de inclinación frontal se mide desde el eje de herramienta utilizado por la trayectoria de referencia. Esta opción solo está disponible para las trayectorias de acabado por patrón en las que la curva drive es una trayectoria.

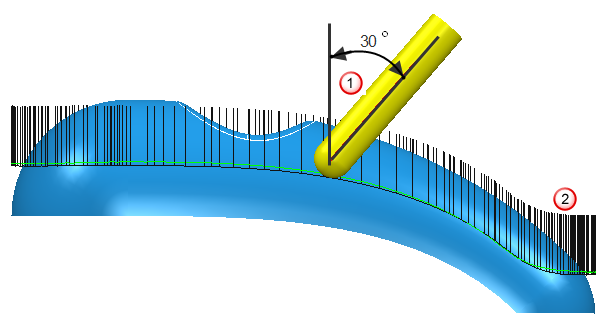

En este ejemplo se utiliza una trayectoria de patrón que utiliza una trayectoria de referencia como curva drive y un Eje de herramienta de:
Ángulo de inclinación frontal de 30
Ángulo de inclinación lateral de 0
Modo de Eje de herramienta de referencia.
Ángulo de inclinación frontal
Eje de herramienta de la trayectoria de referencia - Normal de tangente — El ángulo de inclinación frontal se mide desde la perpendicular a la dirección de la tangente de la curva de referencia. Esta opción solo está disponible para las trayectorias de acabado por patrón en las que la curva drive es un patrón.

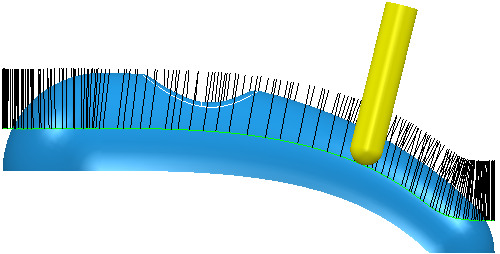

Este ejemplo utiliza una trayectoria por patrón de línea con un Eje de herramienta de:
Ángulo de inclinación frontal de 0
Ángulo de inclinación lateral de 0
Modo de tipo Normal de tangente.
- Ángulo de contrasalidas — Mide el ángulo de inclinación frontal desde la dirección de la proyección correspondiente al grado de contrasalida especificado. Esta opción solo está disponible para las trayectorias de espiral paramétrica.
En este ejemplo se utiliza una trayectoria espiral con un Ángulo de contrasalidas de 10
y un Eje de herramienta de:Eje de herramienta de Frontal/lateral
Ángulo de inclinación frontal de 0
Ángulo de inclinación lateral de -20
Modo de Ángulo de contrasalidas.
Con las mismas opciones, salvo:
Modo de tipo Vertical.
Eje de herramienta del tipo Hacia... o Desde...
Las opciones de Modo con un Eje de herramienta de Hacia... o Desde... son:

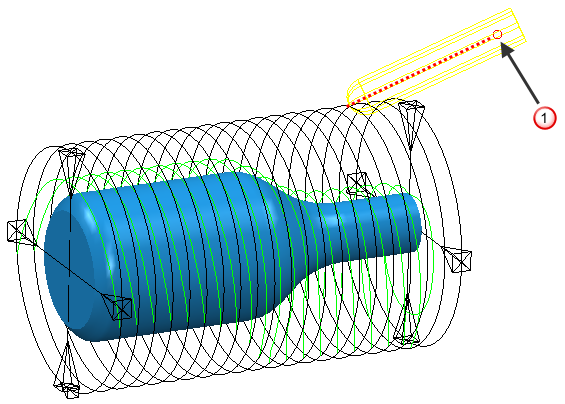

- Marco de vista previa — El eje de herramienta se define en el marco de vista previa y posteriormente la trayectoria se proyecta sobre el modelo.

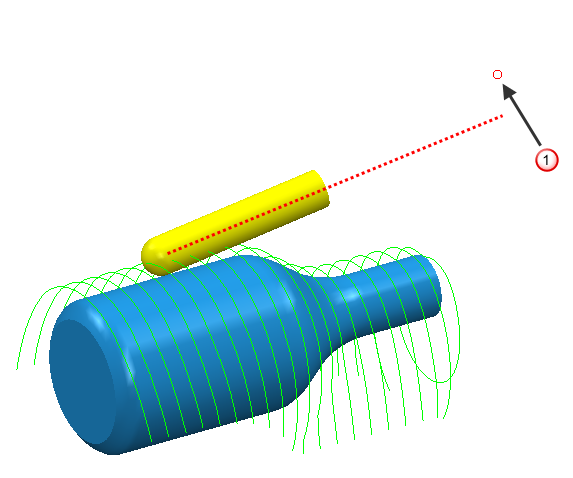

Un Eje de herramienta de Desde el punto
Un Modo de Marco de vista previa
de Desde el puntoEl eje de la herramienta no pasa a través de Desde el punto. Sin embargo, si se desfasa la herramienta para obtener un marco de vista previa, pasará a través de Desde el punto.
- Trayectoria — La trayectoria se proyecta sobre el modelo y posteriormente el eje de herramienta se define en el modelo.

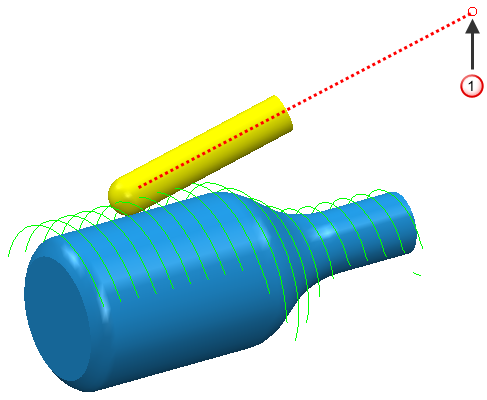

Un Eje de herramienta de Desde el punto
Un Modo de Trayectoria
El eje de la herramienta pasa a través de Desde el punto.
