Para crear agujeros a partir de un modelo

Siempre y cuando el modelo de superficie original tenga agujeros completamente definidos, (como una superficie con una parte superior e inferior), PowerMill puede encontrar esos agujeros automáticamente, que luego se pueden taladrar de forma normal.

Utilice el modelo 5axis_with_holes.dgk en la carpeta de Ejemplos.

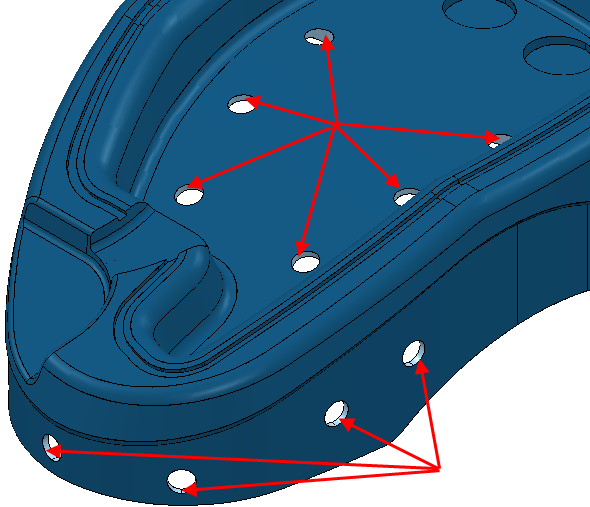

1. Seleccione la zona del modelo en la que desea buscar los agujeros. En este caso, los cilindros que forman los agujeros.



2. Haga clic en la pestaña de Conjunto de figuras de agujero > panel de Agujeros > Crear para abrir el cuadro de diálogo deCrear agujeros.
3. En el cuadro de diálogo de Crear agujeros:
   1. En Crear desde seleccione Modelo.
   2. Seleccione Crear agujeros compuestos.
   3. Seleccione Agrupar agujeros por eje.
   4. Desactive Editar después de crear.
   5. Haga clic en Aplicar.

   PowerMill reconoce los agujeros seleccionados y crea conjuntos de figuras de agujero, agujeros, y planos de trabajo.

   Ahora es posible taladrar los agujeros de forma normal.

Nota: Este método considera que la parte superior del agujero tiene un valor Z mayor que el de la parte inferior.
