Creación de un perfil del portaherramientas

Este ejemplo muestra cómo crear un perfil de portaherramientas para varias trayectorias.

1. En el menú contextual de la herramienta individual, seleccione Configuraciones.

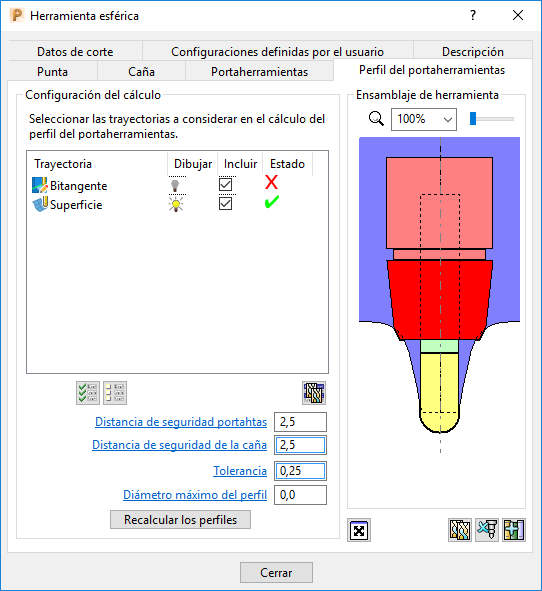

2. Seleccione la pestaña de Perfil del portaherramientas.
   1. Haga clic en para incluir todas las trayectorias.
   2. Introduzca una Distancia de seguridad portahtas de 2,5.
   3. Introduzca una Dist. seg. caña de 2,5.
   4. Introduzca una Tolerancia de 0,25.
   5. Introduzca un Diámetro máximo de perfil de 0,0.
   6. Haga clic en Recalcular los perfiles para calcular el perfil del portaherramientas y ver si el portaherramientas colisiona con el modelo.

   En este caso, una trayectoria está bien y otra tiene colisiones entre la parte más baja del portaherramientas y el modelo.



   El componente rojo del portaherramientas muestra la parte que colisiona.

3. Seleccione la pestaña de Portaherramientas.
4. Haga clic en para calcular automáticamente un saliente más apropiado.

Nota: Puede calcular automáticamente el perfil del portaherramientas como parte del cálculo de la trayectoria seleccionando Calcular perfil del porta en la página de Herramienta del cuadro de diálogo de estrategia.
