Utilice la pestaña de Perfil del portaherramientas para calcular la forma máxima del portaherramientas y la caña en una trayectoria durante el cálculo de la misma. Después del cálculo, puede comprobar las cañas y los portaherramientas específicos que están dentro de la forma máxima, lo que significa que pueden mecanizar la pieza sin tener que realizar una detección de colisiones.
Para abrir el cuadro de diálogo de Herramienta:
- Haga clic en la pestaña de Inicio > panel de Herramienta > Crear herramienta; o
- En el menú contextual de Herramientas, seleccione Crear herramienta.
Para calcular el perfil del portaherramientas, es necesario que el ensamblaje de herramienta:
- incluya una punta de herramienta, una caña y un portaherramientas.
- se utilice en una trayectoria.
Esta pestaña presenta lo siguiente:
Tabla de trayectorias — Se incluyen todas las trayectorias utilizadas por la herramienta e indica si la herramienta puede mecanizar la pieza sin colisionar. La tabla tiene cuatro columnas:
- Trayectoria — Incluye las trayectorias que utiliza la herramienta.
- Dibujar — Active una bombilla encendida
o apagada
para dibujar u ocultar las trayectorias en el modelo.
- Incluir — Seleccione para incluir una trayectoria en el cálculo del perfil del portaherramientas.
- Estado — Indica el estado de la trayectoria.
— El ensamblaje de herramienta no colisiona con la pieza durante el mecanizado.
— El ensamblaje de herramienta colisiona con la pieza. El componente que colisiona es de color rojo.
— El perfil de la trayectoria no se ha calculado.
Incluir todas las trayectorias — Haga clic para incluir todas las trayectorias en el cálculo del perfil del portaherramientas.
Excluir todas las trayectorias — Haga clic para excluir todas las trayectorias en el cálculo del perfil del portaherramientas. Esto es útil si desea restablecer la selección de trayectorias y seleccionarlas individualmente.
Copiar el perfil de la herramienta — Haga clic para crear una copia del perfil de la herramienta y asociar las trayectorias que estaban asociadas a la herramienta antigua con la herramienta nueva.
Como ejemplo:
- Inicialmente, la herramienta tiene 4 trayectorias asociadas a ella:
- Seleccione 2 de las trayectorias:
- Pulse . Ahora quedan dos trayectorias asociadas a la herramienta original:
y dos herramientas asociadas a la herramienta nueva:
porque ambas opciones crean una copia de una herramienta existente. Con las trayectorias asociadas a la herramienta existente están ahora asociadas a la herramienta nueva. Con todas las trayectorias, excepto la trayectoria activa, permanecen asociadas a la herramienta existente.
Distancia de seguridad portahtas — Exprese la distancia mínima permitida entre el modelo y el perfil del portaherramientas.
Distancia de seguridad de la caña — Exprese la distancia mínima permitida entre el modelo y el perfil de la caña de herramienta.
La pestaña de Perfil del portaherramientas presenta el Perfil del portaherramientas y el Perfil de la caña.

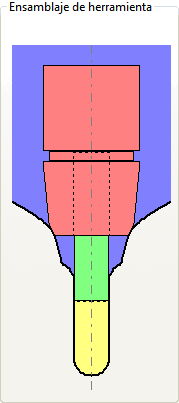

- Si la Distancia seg. portahtas y la Distancia de seguridad de la caña son iguales, se visualiza un perfil:

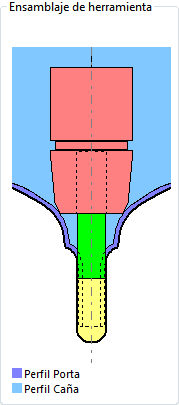

- Si la Distancia seg. portahtas es menor que la Distancia de seguridad de la caña, se visualizan dos perfiles:

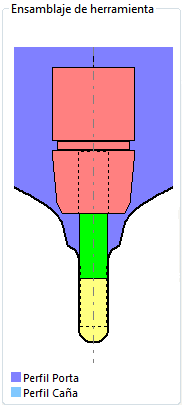

- Si la Distancia de seguridad de la caña es menor que la Distancia seg. portahtas, se visualizan dos perfiles:
Para visualizar únicamente el Perfil del portaherramientas, seleccione la pestaña de Portaherramientas.
Tolerancia — Indique el grado de precisión con el que el perfil del portaherramientas sigue al modelo.
Diámetro máximo del perfil — Indique el diámetro máximo del perfil (del portaherramientas o de la caña). El valor 0,0 significa que no hay ningún diámetro máximo configurado.

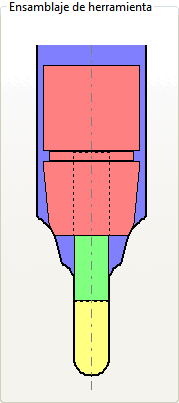

Diámetro máximo del perfil —0,0 (ilimitado):

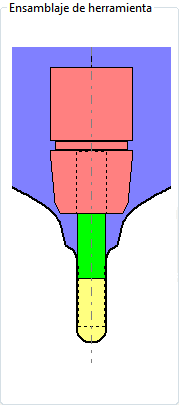

Diámetro máximo del perfil —90:
Recalcular los perfiles — Haga clic para calcular los perfiles de las trayectorias que tengan este estado .
Ensamblaje de herramienta — Este área muestra las partes definidas del ensamblaje de herramienta además del perfil del portaherramientas.
herramienta
caña
portaherramientas
perfil del portaherramientas
— Seleccione un valor de la lista para acercarse o alejarse del ensamblaje de herramienta. Después puede utilizar el ratón para desplazar la imagen.
— Utilice la barra deslizante para acercarse o alejarse del ensamblaje de herramienta. Después puede utilizar el ratón para desplazar la imagen.
Vista previa del ensamblaje — Haga clic para abrir el cuadro de diálogo de Vista previa del ensamblaje. El cuadro de diálogo es útil para mirar detalladamente los ensamblajes de herramienta que son demasiado grandes para verlos efectivamente en el panel del Ensamblaje de herramienta.
Cargar el ensamblaje de herramienta — Haga clic para abrir el cuadro de diálogo de Importar el ensamblaje de herramienta. El cuadro de diálogo permite cargar una herramienta, el perfil de la caña y del portaherramientas que se haya creado en el programa PowerShape o cualquier otro programa CAD alternativo. El ensamblaje de herramienta tiene la herramienta definida en amarillo, la caña en verde y el portaherramientas en rosa. Este botón solo está disponible en los cuadros de diálogo de Herramienta de forma y Herramienta de enrutamiento.
Copiar la herramienta — Haga clic para crear una entidad de herramienta nueva basada en la herramienta actual. Tiene el mismo nombre que la herramienta anterior con la adición de _1. Después puede cambiar cualquier parámetro que desee sin cambiar la herramienta original, pero es necesario tener en cuenta que, cuando se utilice la herramienta original en una trayectoria activa, el ensamblaje de herramienta nuevo sustituye al ensamblaje de herramienta original. Utilice la función para crear una caña y/o portaherramientas para una definición de herramienta existente, lo cual es útil para la detección de colisiones.
Borrar el ensamblaje de herramienta — Haga clic para borrar todos los elementos del ensamblaje de herramienta. Se muestra
en el explorador para señalar que la herramienta no es válida.
Añadir herramienta a la base de datos — Haga clic para abrir el cuadro de diálogo de Exportación a la base de datos. Añadir una herramienta a la Base de datos de herramientas es útil si desea volver a utilizarla en el futuro.
