El Tipo de relación determina la relación que hay entre los adjuntos de dos componentes del ensamblaje.
Hay tres opciones:
- Coincidente
- Angular/Paralelo
- Perpendicular
En el ejemplo de 2D de abajo:
es el componente maestro
es el componente subordinado
visualiza los adjuntos del plano seleccionados
El componente subordinado se posiciona utilizando el adjunto del componente maestro.

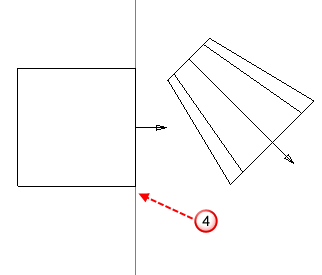

En el ejemplo, el maestro tiene un adjunto de plano. El plano del adjunto se utiliza para posicionar el componente subordinado. La línea que representa al plano se señala con
:
Coincidente - El subordinado se posiciona de forma que su adjunto coincida con el adjunto del maestro.
En el ejemplo, el subordinado se posiciona para que su adjunto del plano esté en el mismo plano que el del maestro.
Puede posicionar el subordinado de forma que su adjunto esté a una distancia del adjunto del maestro. Introduzca una Distancia o utilice el Cambiador de escala de ángulo/distancia para definir una distancia.

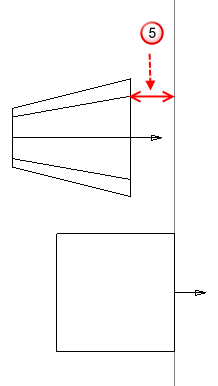

En el ejemplo, el subordinado se posiciona para que su adjunto del plano esté a una distancia del adjunto del plano del maestro. La distancia se indica con
:
Angular/Paralelo - El subordinado se posiciona de forma que su adjunto forme un ángulo con el adjunto del maestro. Si el ángulo tiene un valor de 0, el subordinado se posiciona de forma que su adjunto sea paralelo al adjunto del maestro. Introduzca un Ángulo o utilice el Cambiador de escala de ángulo/distancia para definir un ángulo.

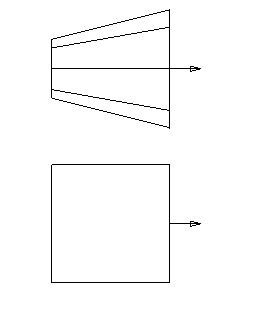

En el ejemplo, el subordinado se posiciona para que su adjunto del plano sea paralelo al adjunto del plano del maestro. La posición de dos planos paralelos se indica con
.
El tipo de relación de angular/paralelo se puede configurar en los siguientes tipos de relaciones:
- plano a plano
- plano a línea
- línea a plano
- línea a línea
La distancia que hay entre los planos no está definida en esta fase y se tiene que especificar con otro tipo de relación.
Perpendicular - El subordinado se posiciona de forma que su adjunto sea perpendicular al adjunto del maestro.

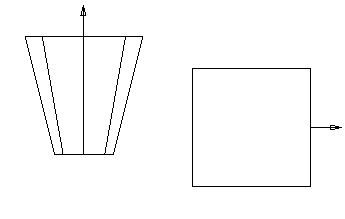

En el ejemplo, el subordinado se posiciona para que su adjunto del plano sea perpendicular al adjunto del plano del maestro.
