Utilice el cuadro de diálogo de Crear una relación para crear relaciones seleccionando adjuntos. En este ejemplo, se ha creado una relación entre dos componentes de bloque de sólido:

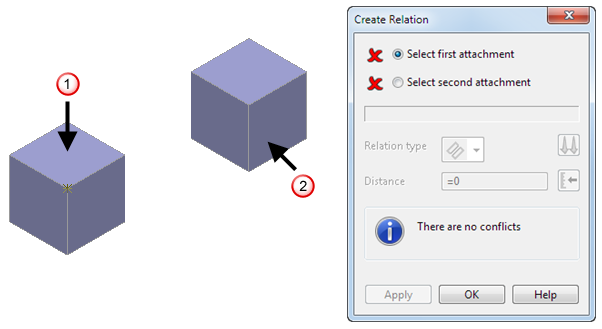

- Haga clic en la pestaña de Ensamblaje > panel de Modificar > Adjunto para abrir el cuadro de diálogo de Crear una relación:
- En la ventana de gráficos, seleccione el primer adjunto en el primer componente. Por ejemplo, seleccione el plano superior
.
Este es el componente maestro.
- Seleccione el segundo adjunto en el segundo componente. Por ejemplo, seleccione el plano de la derecha
. Este es el componente subordinado.
Se rota el segundo componente para que se alineen los adjuntos del plano seleccionado. En el cuadro de diálogo se visualiza la relación de Plano a plano seleccionaday
se visualiza como el tipo de relación.
Nota: Las relaciones se añaden al árbol de ensamblaje cuando se selecciona el segundo adjunto. Si la selección efectuada antes de hacer clic en el botón de Aplicar no es correcta, haga clic en los botones de Seleccionar el primer adjunto o en el de Seleccionar el segundo adjunto para que se visualice
y vuelva a seleccionar los adjuntos en la ventana de gráficos.
- Utilice el cuadro de diálogo para especificar la relación que se da entre los componentes. Por ejemplo:
- Haga clic en el icono de
de la lista desplegable de Tipo de relación para cambiar el tipo de relación a Angular.
- Utilice el conmutador de
para especificar la orientación del adjunto subordinado con el adjunto maestro. Las opciones son:
Alinear — el adjunto subordinado tiene en la misma dirección que el maestro.
Alinear opuesto — el adjunto subordinado tiene en la dirección contraria a la del maestro.
- Introduzca una Distancia de 25 o haga clic en el botón de
y utilice la barra deslizante del cuadro de diálogo de Cambiador de escala de ángulo/distancia para configurar la distancia del ángulo.

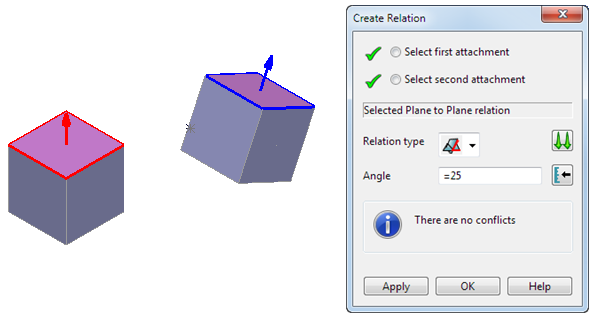

- Haga clic en el botón de Aplicar. Se actualiza el modelo:
El cuadro de diálogo continúa abierto para que especifique relaciones adicionales.
- Haga clic en el icono de
- Haga clic en el botón de Aceptar para terminar de crear relaciones. Se añade la relación creada al árbol del ensamblaje:
