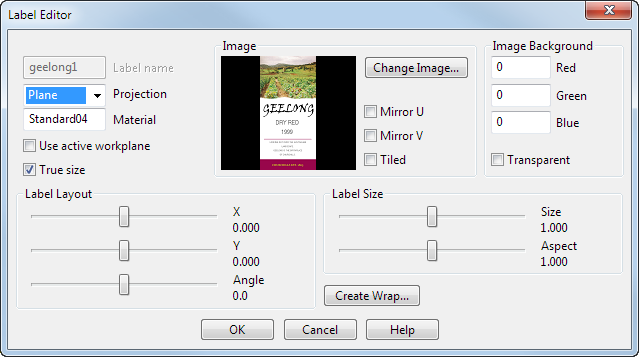

Cuando selecciona una imagen con el cuadro de diálogo de Selector de imágenes, en los objetos seleccionados la imagen adopta la forma de etiqueta y se abre el cuadro de diálogo de Editor de etiquetas.
Utilice las opciones del cuadro de diálogo de Editor de etiquetas para configurar la etiqueta.
Se pueden modificar los siguientes atributos:
Nombre de la etiqueta — El nombre de la etiqueta.
Proyección — Determina cómo se proyecta la etiqueta en los objetos. Seleccione la proyección correspondiente en la lista desplegable:
- Cilindro — Proyecta la etiqueta en los objetos como un cilindro.
La etiqueta se inserta en los objetos a lo largo del eje vertical de la pantalla. A continuación se proyecta en los objetos desde el cilindro delimitador que los rodea.
Antes de seleccionar esta opción, asegúrese de que los objetos se visualizan en una vista en la que el eje vertical del lugar en el que va a estar la etiqueta está alineado con el eje vertical de la pantalla.
Nota: Si se selecciona un único cilindro primitivo, la etiqueta se inserta en él, independientemente de la orientación. - Plano — Proyecta la etiqueta en los objetos como un plano.
Para posicionar la etiqueta correctamente, vea los objetos en la pantalla de forma que mire directamente al área en la que va a colocar la etiqueta y a continuación seleccione la opción de Plano. Si selecciona la opción antes de ajustar la posición de los objetos, vuelva a seleccionarla después de reajustar la posición.
Nota: Si selecciona un único plano primitivo, la etiqueta se inserta a él, independientemente de la orientación. - Arco — Esta opción únicamente está disponible con superficies sin recortar. Proyecta la etiqueta utilizando distancias a lo largo de los objetos.
- UV — Proyecta la etiqueta utilizando el espacio de parámetro de cada objeto.
Material — Visualiza el material que utiliza la etiqueta.
Usar el plano de trabajo activo — Active esta opción para utilizar el plano de trabajo activo para posicionar y orientar la etiqueta. La etiqueta se centra en el origen del plano de trabajo y su eje vertical se alinea con el eje Y del plano de trabajo.
Tamaño real — Active esta opción para conservar la relación de altura/anchura y el tamaño de las etiquetas cilíndricas y planas, según los formatos de fichero .tif, .jpg y .dmt, si tienen unidades de longitud. Si no tienen unidades de longitud, únicamente se conserva su relación de altura/anchura.
Disposición de la etiqueta — Ajuste la posición de la etiqueta con las barras deslizantes. Los valores son proporciones del espacio de la proyección. El espacio de la proyección depende de la opción del menú de Proyección.
- Utilice la barra deslizante de X para desplazar la etiqueta en la dirección X
:
- Utilice la barra deslizante de Y para desplazar la etiqueta en la dirección Y
:
- Utilice la barra deslizante de Ángulo para rotar la etiqueta:
Tamaño de la etiqueta — Ajuste el tamaño de la etiqueta con las barras deslizantes. Los valores son proporciones del espacio de la proyección.
- Utilice la barra deslizante de Tamaño para modificar la escala de la etiqueta en todas las direcciones:
- Utilice la barra deslizante Aspecto para modificar únicamente la escala de la altura de la etiqueta:
Imagen — Utilice las opciones de esta sección para modificar la imagen de la etiqueta:
- Cambiar la imagen — Haga clic en este botón para abrir el cuadro de diálogo de Selector de imágenes y seleccionar otra imagen.
- Reflejar en U — Active esta opción para reflejar la imagen en el eje U del objeto:
- Reflejar en V — Active esta opción para reflejar la imagen en el eje V del objeto:
- Mosaico — Active esta opción para repetir la imagen en forma de mosaico hasta cubrir todo el área de los objetos seleccionados:
Fondo de la imagen — Utilice estas opciones para determinar el color del fondo de la imagen:
- R, V, A — Utilice estos valores para configurar el color de la imagen que se considera fondo. Puede introducir valores o hacer clic en un color de la imagen del cuadro de diálogo.
- Transparente — Active esta opción para hacer el color de fondo transparente en la etiqueta.
Crear envoltura — Esta opción abre el cuadro de diálogo de Envoltura de longitud de cuerda, que permite configurar cómo se aplica la etiqueta al objeto seleccionado.
Aceptar — Haga clic en esta opción para aceptar las modificaciones introducidas en la etiqueta y abrir el cuadro de diálogo de Selector de etiquetas.
