Excluir piezas de herramientas de relleno automático

Seleccione piezas en la paleta Piezas de fabricación MEP que no se utilizarán con herramientas de relleno automático.

Si una pieza o un grupo de piezas de la paleta Piezas de fabricación MEP se marca para excluirse de las herramientas de relleno automático, dichas piezas no se utilizarán para rellenar con las herramientas de relleno automático siguientes:

• Diseño a fabricación
• Conexión rápida
• Enrutamiento y relleno
• Enrutamiento multipunto
• Recortar/Extender
• Insertar pieza
• Colocación de piezas estándar en que se necesitan adaptadores; por ejemplo, al conectar una válvula embridada a una tubería soldada

Las piezas que se han excluido de las herramientas de relleno automático se identifican con el icono que aparece junto a ellas en la paleta Piezas de fabricación MEP. Indica que la pieza o el grupo de piezas no se utilizarán con herramientas de relleno automático. Es decir, esas piezas se excluyen de herramientas de relleno automático.

Con todo, puede seguir insertando piezas que se han excluido de herramientas de relleno automático en el modelo manualmente, siempre y cuando dicha pieza sea una selección válida.

Para excluir piezas o grupos de piezas de herramientas de relleno automático:

1. Muestre la paleta Piezas de fabricación MEP. La paleta se abre por defecto cuando se crea un modelo en Revit. Si no se muestra la paleta, haga clic en la ficha Sistemasgrupo Fabricación (Pieza de fabricación). También puede hacer clic en la ficha Vistagrupo Ventanasmenú desplegable Interfaz de usuarioPiezas de fabricación MEP.

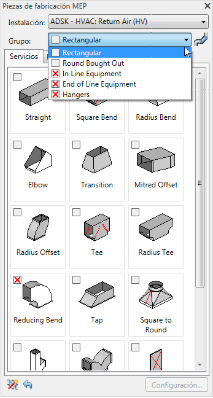

2. Haga clic en el botón Modo de exclusiones de relleno automático ubicado en la parte inferior de la paleta Piezas de fabricación MEP. Al hacer clic en este botón, se activa el modo de exclusiones de la herramienta de relleno automático. Asimismo, añade una casilla de verificación vacía junto a cada pieza que aparece en la paleta. También se añade una casilla de verificación junto a cada nombre de grupo de servicios que aparece en la lista desplegable Grupo, como se muestra a continuación.


   Icono de modo de exclusión de relleno automático	Descripción
   Activado	Esta versión del icono de modo de exclusión de relleno automático incluye el icono de una pequeña bombilla iluminada, que indica que el modo de exclusión de relleno automático está activado. Cuando está activado el modo de exclusión de relleno automático, puede seleccionar (marcar) o anular la selección (desmarcar) las piezas que se excluirán cuando se utilicen las herramientas de relleno automático.
   Desactivado	Esta versión del icono de modo de exclusión de relleno automático incluye el icono de una pequeña bombilla apagada, que indica que el modo de exclusión de relleno automático está desactivado. Cuando está desactivado el modo de exclusión de relleno automático, no puede seleccionar (marcar) ni anular la selección (desmarcar) las piezas que se excluirán cuando se utilicen las herramientas de relleno automático. Para activar el modo de exclusión de relleno automático, haga clic en este icono.

3. En la paleta Piezas de fabricación MEP, efectúe una de las acciones siguientes:
   • Para excluir piezas individuales: haga clic en la casilla de verificación pequeña junto a una pieza para excluirla del uso con las herramientas de relleno automático. Se muestra el icono cuando se excluye la pieza. Así, en el ejemplo anterior, se han excluido las piezas siguientes: pliegue de radio desigual y estrechamiento excéntrico.
   • Para excluir un grupo de piezas: haga clic en la casilla de verificación junto al nombre del grupo de servicios que figura en la lista desplegable del grupo. Se muestra el icono cuando se excluye el grupo. Así, en el ejemplo anterior, se han excluido los grupos de servicios siguientes: equipo en línea, equipo de fin de línea y portantes.
   Las selecciones de exclusión solo surten efecto durante la sesión actual y únicamente para el usuario actual. No se guardan al cerrar la sesión y salir de Revit.
4. Haga clic en Restablecer para eliminar las exclusiones añadidas en el transcurso de esta sesión de Revit. Al hacer clic en Restablecer, las marcas de verificación añadidas durante la sesión actual de Revit por parte del usuario actual se eliminan de la paleta Piezas de fabricación MEP.
   Nota: La opción Restablecer elimina únicamente las exclusiones añadidas en el transcurso de la sesión actual de Revit por parte del usuario actual. Las exclusiones especificadas en la configuración por defecto original, de un producto de Autodesk Fabrication, se mantienen. Las exclusiones especificadas en la configuración predeterminada original, desde un producto de Autodesk Fabrication, se indican mediante el icono .
