Utilisez la fonctionnalité de comparaison de fichiers DWG pour comparer deux dessins. Des couleurs et des nuages de révision sont utilisés pour indiquer les différences.
À mesure que votre conception évolue, il est de plus en plus difficile de se souvenir de ce qui a été modifié d'une révision à l'autre, en particulier dans le cadre d'un travail à distance d'équipes distribuées. La fonction de comparaison de fichiers DWG offre un moyen d'effectuer une comparaison visuelle entre deux dessins.

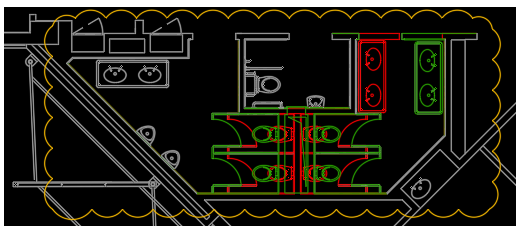

Au cours du processus de comparaison, la fonctionnalité de comparaison de fichiers DWG permet d'identifier les objets ayant été modifiés, ajoutés ou supprimés des deux dessins. Le résultat s'affiche dans un nouveau dessin appelé dessin comparatif. Le nom du dessin comparatif combine le nom de fichier des dessins comparés : Compare_nomfichier1 vs nomfichier2.dwg. Dans le dessin comparatif, les différences sont mises en évidence sous forme de jeux de modifications à l'aide de nuages de révision. Dans le dessin comparatif, les nuages de révision sont placés sur un nouveau calque, 0-Annotations.
Trois couleurs mettent en surbrillance les objets communs et les différences dans le dessin comparatif. Vous pouvez spécifier des couleurs pour identifier les objets suivants :
- Objets qui n'existent que dans le premier dessin – Vert, par défaut
- Objets qui n'existent que dans le second dessin – Rouge, par défaut
- Objets qui n'ont pas été modifiés ou qui sont communs aux deux dessins – Gris, par défaut
Types d'objet non pris en charge
- Objets OLE
- Caméra
- Données géographiques
- Objets SIG créés dans AutoCAD Map 3D
- Références externes des types suivants : calques sous-jacents DGN, DWF et PDF, images, modèles de coordination et nuages de points
Limites
- Fonctionne dans l'espace objet uniquement. Si un dessin sélectionné pour la comparaison a été enregistré dans une présentation, DWG Compare bascule automatiquement vers l'onglet Objet.
- Prend en charge les fichiers DWG uniquement.
- Ne prend pas en charge l'utilisation d'un dessin comparatif pour effectuer une comparaison avec un autre dessin.
- Ne peut pas détecter les changements de propriété DuBloc et DuCalque pour les objets imbriqués. Si, par exemple, si vous avez un bloc nommé chaise et un bloc nommé table et que ces blocs sont à l'intérieur d'une autre définition de bloc appelée repas, alors les blocs chaise et table sont appelés objets imbriqués. Lorsque la propriété de l'objet imbriqué, dans ce cas la table ou la chaise, est définie sur DuBloc, la propriété pour l'objet imbriqué n'est pas détectée, même lorsque l'objet de niveau supérieur, repas dans le cas présent, est modifié.
- Les graphiques de comparaison s'affichent uniquement dans le style visuel Filaire 2D.
- Les nuages de révision ne peuvent pas inclure de modifications dans une vue isométrique.
