Onglet contextuel Comparer ruban

Affiche les options d'utilisation du dessin de comparaison des résultats.

Liste d'options

Les options suivantes s'affichent.

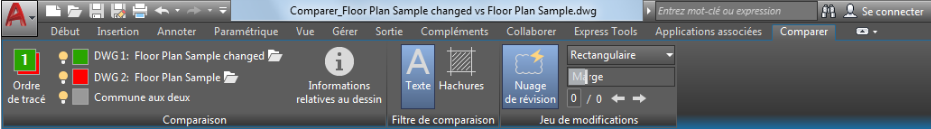

Lorsque vous sélectionnez deux fichiers de dessin pour les comparer et cliquez sur Comparer, l'onglet contextuel Comparer s'affiche sur le ruban.

Ordre de tracé: Contrôle l'ordre d'affichage des objets qui se chevauchent dans le dessin de comparaison des résultats.
_DWG 1: Affiche le nom du premier fichier DWG.
DWG 2: Affiche le nom du deuxième fichier DWG.
Informations sur les dessins: Affiche des informations sur les fichiers de dessin comparés. Vous pouvez insérer les informations dans votre dessin ou les copier vers votre Presse-papiers Windows.

Texte: Détermine si des objets de texte sont inclus dans la comparaison des dessins.
Hachures: Détermine si les objets de hachures sont inclus dans la comparaison des dessins.

Nuage de révision: Affiche un nuage de révision autour de chaque modification définie dans le dessin de comparaison des résultats. Les jeux de modifications sont les mêmes, que des nuages de révision s'affichent ou non.
Rectangulaire: Crée un nuage de révision rectangulaire unique autour de chaque modification définie pour montrer les modifications effectuées.
Polygonal: Crée des nuages de révision en fusionnant des rectangles autour de chaque différence pour montrer les modifications effectuées.
Marge: Contrôle la distance de décalage entre le contour d'un jeu de modification individuel et le rectangle utilisé pour la création des nuages de révision.
Jeu de modifications courant: Affiche le numéro du jeu de modifications courant. Lorsque vous tapez un numéro de jeu de modification spécifique et appuyez sur Entrée, un zoom est effectué et vous accédez à ce jeu de modifications particulier.
Nombre total de jeux modifications: Affiche le nombre total de jeux de modifications dans le dessin de comparaison des résultats.
Navigation: Gère la navigation par le biais de plusieurs jeux de modification avec les boutons Précédent et Suivant.
