-RESEAU (commande)

Sur la ligne de commande, crée des copies des objets disposés dans un motif.

Conserve le comportement de la ligne de commande hérité pour la création de réseaux associatifs ou non, 2D, rectangulaires ou polaires.

Si vous spécifiez un grand nombre d'éléments dans un réseau, la création des copies risque d'être plus longue. Le nombre d'éléments de réseau pouvant être générés en une seule fois est limité par défaut à 100 000. La façon de modifier cette limite dépend du produit :

• Majorité des programmes basés sur AutoCAD : cette limite est définie par le paramètre MAXARRAY dans la base de registre. Pour faire passer cette limite à 200000, par exemple, entrez (setenv "MaxArray" "200000") sur la ligne de commande.
• AutoCAD LT : vous pouvez changer ce nombre maximum via la variable système MaxArray (base de registre) à l'aide de la commande SETENV.

Les invites suivantes s'affichent.

Sélectionner les objets

Sélectionnez un ou plusieurs objets à utiliser en tant que point de base du réseau.

Type of array

Indique s'il est nécessaire de créer un réseau polaire ou rectangulaire.

Remarque : Vous ne pouvez pas créer de réseaux le long d'une trajectoire ou spécifier des niveaux 3D avec cette version de la commande. Pour ces options, utilisez la commande RESEAU.

Rectangulaire

Crée un réseau de rangées et de colonnes de copies des objets sélectionnés.

L'objet sélectionné ou l'élément source est situé par défaut dans le coin inférieur gauche, et le réseau est créé vers le coin supérieur droit.

Nombre de rangées (---)

Indique le nombre de rangées à l'aide d'un entier non nul. Si vous spécifiez une seule rangée, vous devez indiquer plusieurs colonnes, et inversement.

Nombre de colonnes (|||)

Indique le nombre de colonnes.

Distance between rows or specify unit cell

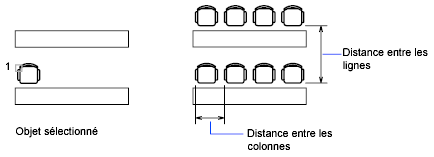

Indique la distance entre les rangées, y compris la longueur de l'objet à disposer en réseau.

Afin d'ajouter des rangées vers le bas, spécifiez une valeur négative pour la distance entre les rangées.

Pour spécifier la distance entre les rangées et les colonnes simultanément, spécifiez deux jeux de coordonnées ou emplacements de dessin qui représentent les coins opposés d'un rectangle.

Distance entre les colonnes (|||)

Indique la distance entre les colonnes.

Pour ajouter des colonnes à gauche, spécifiez une valeur négative pour la distance entre les colonnes.

Les réseaux rectangulaires sont construits le long d'une ligne de base définie par la rotation d'accrochage courante. En principe, cet angle est nul, de sorte que les rangées et colonnes sont orthogonales par rapport aux axes X et Y du dessin. L'option Rotation de la commande RESOL permet de modifier l'angle et de créer un réseau en rotation. La variable système SNAPANG mémorise l'angle de rotation d'accrochage.

Polaire

Crée un réseau en copiant les objets sélectionnés autour d'un centre donné.

Dans un réseau polaire, le point de référence du dernier objet du jeu de sélection est utilisé pour tous les objets. Si vous avez défini le jeu de sélection à l'aide d'une fenêtre ou d'une sélection de capture, le dernier objet du jeu sera arbitraire. Si vous supprimez un objet du groupe, puis le rajoutez, il sera obligatoirement le dernier objet sélectionné. Vous pouvez également créer le jeu de sélection sous forme de bloc et le reproduire.

Les valeurs d'invite que vous saisissez déterminent si la configuration du réseau est basée sur le nombre d'éléments ou sur l'angle rempli par les éléments en réseau.

Center point of array

Spécifie l'emplacement central du réseau.

Base

Spécifie un nouveau point de référence (base) par rapport aux objets sélectionnés qui reste à distance constante du centre du réseau au fur et à mesure de la disposition en réseau des objets.

Number of items in the array

Indique le nombre total d'éléments à mettre en réseau autour du centre.

Si vous n'indiquez pas de valeur, le réseau est basé sur les valeurs Angle à décrire et Angle entre les éléments.

Angle à décrire (+=trigo, -=horaire) (+=trigo, -=horaire)

Définit l'angle décrit entre les points de base des premier et dernier objets en réseau. Entrez un nombre positif pour une rotation trigonométrique ou un nombre négatif pour la rotation horaire.

Angle entre les éléments (+=trigo, -=horaire) (+=trigo, -=horaire)

Spécifie l'angle inclus entre les objets en fonction du centre du réseau et des points de base des objets en réseau. Entrez un nombre positif pour une rotation trigonométrique ou un nombre négatif pour la rotation horaire.

Remarque : Pour afficher cette option, appuyez sur la touche Entrée dans l'invite Nombre d'éléments ou entrez 0 dans l'invite Angle à décrire.

Rotation des objets en réseau?

Indique si les objets sont pivotés lors de leur disposition en réseau. Saisissez Oui ou Non.
