Pour usiner des zones peu profondes à l'aide de l'option Crête constante

Ensuite, créez une trajectoire d'outil Crête constante dans les zones peu profondes du bossage.

1. Dans le ruban, cliquez sur l'onglet FAO le groupe de fonctions Fraisage 3D Crête constante .

Onglet Outil

L'outil #20 - Ø10 mm ball précédent doit toujours être sélectionné. Ne modifiez pas l'ensemble des autres paramètres de cet onglet.

Onglet Géométrie

Nous souhaitons limiter l'usinage aux zones peu profondes avec cette opération. Ce résultat peut être obtenu par limitation de l'intervalle de pente.

1. Cliquez sur l'onglet Géométrie.
2. Cochez la case Pente.
3. Définissez Depuis l'angle de plongée sur 0°.
4. Définissez Vers l'angle de plongée sur 65°.
Remarque : L'usinage de 0 degré (horizontale) à 65 degrés par rapport à l'horizontale permet de s'assurer de l'absence d'excès de matière dans la zone de transition entre cette opération et l'opération précédente sur les zones pentues, et que l'outil commence dans les zones qui sont déjà usinées.

L'angle de plongée défini inclut également la face plane à la base de la pièce, qui est cependant finie ultérieurement avec une quantité à conserver nulle, à l'aide d'une stratégie de finition Horizontal.

Pour éviter l'usinage de la base plane de la pièce, vous pouvez la sélectionner en tant que surface à éviter. Pour en savoir plus, reportez-vous à la rubrique d'aide d'Autodesk HSM : A propos des surfaces à éviter.

5. Cochez la case Surfaces à éviter/Surfaces à toucher.

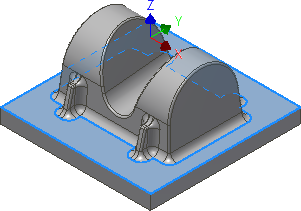

6. Activez le bouton Surfaces à éviter/Surfaces à toucher et choisissez la face plane à la base de la pièce :





Onglet Passes

1. Cliquez sur l'onglet Passes.
2. Définissez Tolérance sur 0,02 mm.
3. Définissez Pas sur 1 mm.
4. Cochez la case Surépaisseur. Encore une fois, utilisez les valeurs par défaut de 0,1 mm.

Exécution du calcul

1. Cliquez sur dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

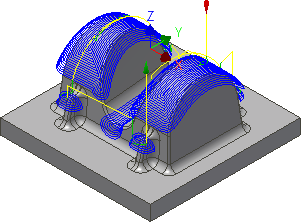

La trajectoire d'outil est à présent calculée et un aperçu s'affiche dans la fenêtre graphique.

Passez à la section Pour utiliser l'option Crête constante pour une opération de finition...
