Ensuite, dégagez les surfaces de base où elles sont parfaitement horizontales.
- Dans le ruban, cliquez sur
l'onglet FAO
le groupe de fonctions Fraisage 3D
Horizontal
.
Onglet Outil
- Sous l'onglet Outil, cliquez sur le bouton
. - Sélectionnez l'outil #13 - Ø6 R1 mm bullnose dans la bibliothèque Didacticiel 4.
- Cliquez sur
pour fermer la boîte de dialogue Bibliothèque d'outils.
Onglet Hauteurs
Par défaut, la stratégie de finition Horizontal usine également sur le haut de la pièce et les petites zones planes sur les arêtes de la pièce. Dans cette opération, nous ne nous attachons qu'à la face plane inférieure, de sorte que nous pouvons limiter la plage de profondeur qui doit être usinée.
- Cliquez sur l'onglet Hauteurs.
- Dans le menu déroulant Hauteur de la partie supérieure, choisissez Sélection.
- Pour la référence du haut, sélectionnez l'un des sommets situés au-dessus du congé inférieur, comme illustré ci-dessous.
Onglet Passes
- Cliquez sur l'onglet Passes.
- Définissez Tolérance sur 0,02 mm.
- Définissez Tolérance de lissage sur 1 mm.
- Cochez la case Surépaisseur. Cette opération usine jusqu'à obtenir la forme finale de la pièce, sans surépaisseur de matière.
- Définissez Surépaisseur radiale sur 0 mm.
- Définissez Surépaisseur en Z sur 0 mm (cette valeur est automatiquement mise à jour).
Exécution du calcul
- Cliquez sur
dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

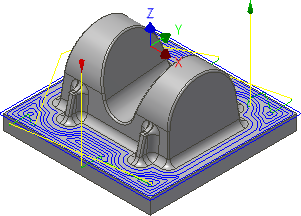

La trajectoire d'outil est à présent calculée et un aperçu s'affiche dans la fenêtre graphique.
Passez à la section Pour usiner des congés à l'aide de l'option Fraisage bi-tangent...
