Come modellare una parte multivista parametrica serbatoio verticale

Per modellare una parte multivista parametrica serbatoio verticale, aggiungere la geometria circolare per il corpo del serbatoio, creare il profilo e applicare un modificatore di estrusione, attenersi alla procedura descritta di seguito. Una volta modellato il corpo, è possibile creare innesti, ad esempio innesti di ingresso e uscita, in base alla geometria del corpo.

Per modellare il corpo del serbatoio

1. Per creare il corpo del serbatoio, nel browser delle parti fare clic con il pulsante destro del mouse su Piano XY, quindi scegliere Aggiungi profiloCircolare.

   Per ulteriori informazioni sui profili, vedere Profili.

2. Nell'area di modellazione specificare un punto centrale, immettere 15" (381 mm) per il raggio, quindi premere INVIO.
   Suggerimento: È inoltre possibile immettere una posizione esatta, ad esempio 15,15, per specificare il punto centrale al centro del piano di lavoro.

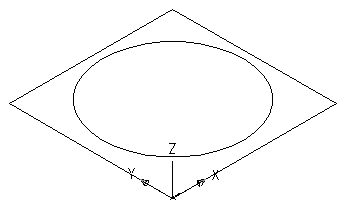

   Viene creato un profilo circolare, che viene aggiunto a Piano XY nel browser delle parti.

3. Nel browser delle parti, fare clic con il pulsante destro del mouse su Modificatori, quindi scegliere Aggiungi estrusione.

   Per ulteriori informazioni sui modificatori, vedere Modificatori.

4. Nell'area di modellazione selezionare il profilo circolare.

   Viene visualizzata la finestra di dialogo Modificatore estrusione.

5. In Terminazione, per Tipo selezionare Cieco, immettere 60" (1524 mm) in Distanza, quindi fare clic su Inverti. Fare clic su OK.

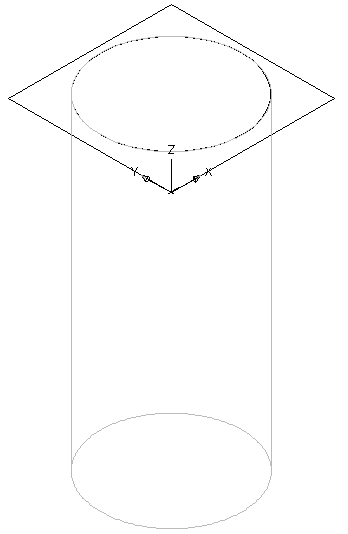

   Viene creato un cilindro per rappresentare il corpo del serbatoio e nel browser delle parti, in Modificatori, viene aggiunto un modificatore di estrusione.

Per modellare un innesto

1. Per creare un piano di lavoro di offset al fine di facilitare l'individuazione dell'innesto, nel browser delle parti fare clic con il pulsante destro del mouse su Piani di lavoro e scegliere Aggiungi piano di lavoro.

   Viene visualizzata la finestra di dialogo Crea piano di lavoro.

2. Fare clic su Offset e in Nome immettere Offset innesto. Fare clic su OK.
3. Selezionare il piano XY nell'area di modellazione come piano di lavoro di riferimento, quindi immettere 2" (51 mm) come distanza di offset.

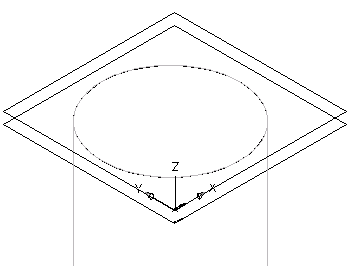

   Viene creato il piano di lavoro offset innesto.



4. Per creare l'innesto, nel browser delle parti fare clic con il pulsante destro del mouse su Offset innesto e scegliere Aggiungi profiloCircolare.
   Suggerimento: Può risultare più facile aggiungere l'innesto distaffatura nella vista dall'alto anziché in una direzione vista modello. Per modificare la vista, fare clic su scheda Vistagruppo Aspettomenu a discesa VisteAlto.
5. Nell'area di modellazione specificare un punto centrale sulla faccia superiore del serbatoio, immettere 1" (25 mm) per il raggio e premere INVIO.

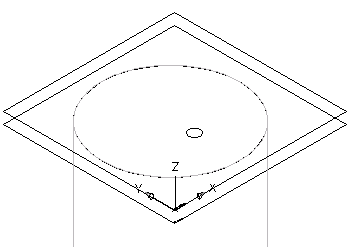

   Viene creato un profilo circolare, che viene aggiunto a Offset innesto nel browser delle parti.

6. Nel browser delle parti, fare clic con il pulsante destro del mouse su Modificatori, quindi scegliere Aggiungi estrusione.
7. Nell'area di modellazione selezionare il profilo circolare per l'innesto.

   Viene visualizzata la finestra di dialogo Modificatore estrusione.

8. In Terminazione, per Tipo selezionare Piano e per A selezionare Piano XY. Fare clic su OK.

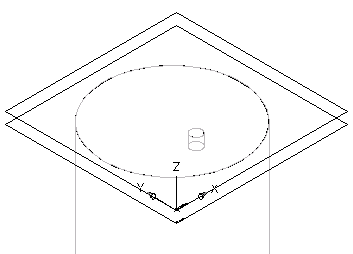

   Viene creato un cilindro per rappresentare l'innesto e nel browser delle parti, in Modificatori, viene aggiunto un modificatore di estrusione.

Nota: Per realizzare ulteriori innesti, creare il riferimento e i piani di lavoro di offset per individuare il piano in cui aggiungere l'innesto, quindi ripetere i passaggi da 4 a 8 per creare i singoli innesti.
