Al fine di visualizzare le proprietà relative alla connessione per canali aria, raccordi di canali aria, canali aria flessibili, tubi, raccordi di tubi, tubi flessibili, tubi protettivi o raccordi di tubo protettivo nel foglio di lavoro Dettagli connessione, attenersi alla procedura descritta di seguito.
- Selezionare un oggetto nel disegno.
- Nel riquadro proprietà espandere Avanzato.
- Fare clic su
per aprire il foglio di lavoro Dettagli connessione.

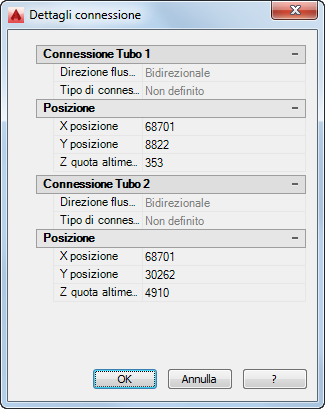

Esempio del foglio di lavoro Dettagli connessione per un canale aria

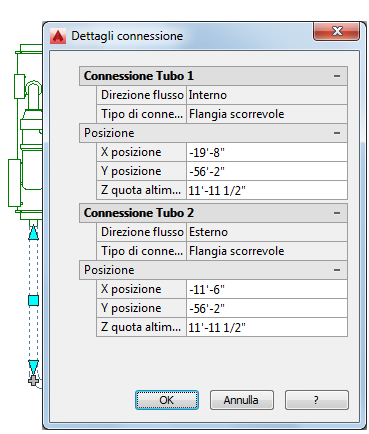

Esempio del foglio di lavoro Dettagli connessione per un tubo

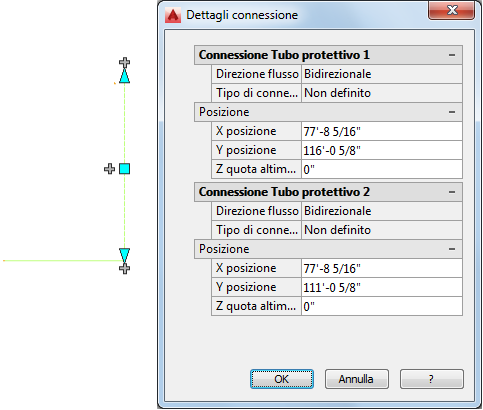

Esempio del foglio di lavoro Dettagli connessione per un tubo protettivo
Nel foglio di lavoro Dettagli connessione vengono visualizzate le proprietà riportate di seguito, a seconda del tipo di oggetto selezionato. Per queste proprietà è possibile modificare solo le coordinate di posizione e quota altimetrica.
| Proprietà | Descrizione | Canale aria | Tubo | Tubo protettivo | Raccordo del canale aria | Raccordo tubo | Raccordo tubo protettivo | Canale aria flessibile | Tubo flessibile |
|---|---|---|---|---|---|---|---|---|---|
| Dimensione nominale | Dimensione specificata nella preferenza di percorso |
|
|
|
|||||
| Direzione flusso | Orientamento del flusso interno, esterno o bidirezionale dell'oggetto |
|
|
|
|
|
|
|
|
| Tipo di connessione | Classificazione della modalità di assemblaggio dei segmenti |
|
|
|
|
|
|
|
|
| Angolo di tolleranza massimo (angolo di deflessione) | Angolo di deflessione massimo consentito per raccordi di tipo femmina, visualizzato nelle unità dell'angolo corrente |
|
|||||||
| Angolo di tolleranza corrente | Angolo di deflessione corrente per raccordi di tipo femmina, visualizzato nelle unità dell'angolo corrente |
|
|||||||
| Posizione | Coordinate X e Y modificabili |
|
|
|
|
|
|
|
|
| Quota altimetrica | Coordinata Z modificabile |
|
|
|
|
|
|
|
