Informazioni sulle proprietà di base

Utilizzare il riquadro proprietà per aggiungere le proprietà di base di un canale aria.

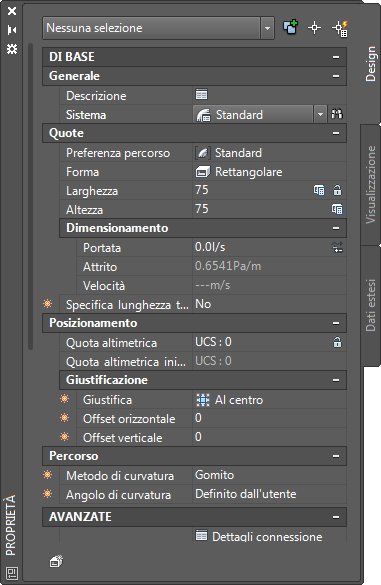

Per default, le proprietà di base sono visualizzate nella tavolozza Proprietà canale aria.

Nota: Nelle tabelle seguenti, le proprietà relative all'aggiunta di un canale aria sono precedute da un asterisco (*), le proprietà relative al canale aria flessibile sono precedute da due asterischi (**) e le proprietà relative ai raccordi di canale aria sono precedute da tre asterischi (***). Queste proprietà sono disponibili solo quando si aggiunge il rispettivo oggetto.
Generale Azione Selezioni

Descrizione

Fornisce una descrizione della parte di canale aria (facoltativa)



Sistema

Consente di selezionare una definizione di sistema per l'oggetto canale aria nel disegno corrente.

Standard (default); selezioni derivate dal catalogo

***Parte

Fare clic sull'immagine accanto alla parte per aprire la finestra di dialogo Seleziona parte.
***Dimensione corrente

Scegliere una delle dimensioni proposte nel menu a discesa. Tutte le dimensioni sono standardizzate.

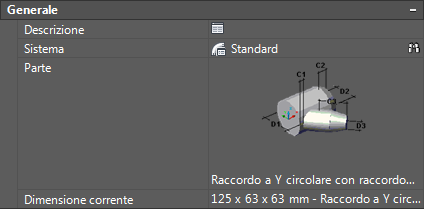

Interfaccia utente generica per i raccordi del canale aria


Quote Azione Selezioni
Preferenza percorso Consente di selezionare una preferenza di percorso per l'oggetto canale aria nel disegno corrente. Standard (default); selezioni derivate dal catalogo
Forma Specifica la forma dell'oggetto selezionato. Rettangolare (default) e successivamente ultima forma utilizzata
Dimensioni Consente di selezionare una dimensione nell'intervallo specificato per la preferenza di percorso corrente. Vi sono diversi parametri dimensione di default, a seconda della forma selezionata.
  • Ovale - Larghezza e Altezza
  • Rettangolare - Larghezza e Altezza
  • Circolare - Diametro
Ultimo valore utilizzato selezionato
Calcola dimensione Calcola le dimensioni del canale aria in base a portata, attrito, ruvidità e densità. Se viene selezionata una forma rettangolare oppure ovale, è necessario che una dimensione sia fissa per calcolare l'altra.
Nota: Per ulteriori informazioni, vedere Calcolatore delle dimensioni di un canale aria.


Blocco della dimensione

Impedisce la modifica del valore di dimensione.

  • Sbloccato
  • Bloccato
***Connessioni Personalizzare le dimensioni del raccordo che si desidera aggiungere.
*Portata Il valore relativo a Portata viene letto dalle parti multivista connesse al tratto di canale aria o può essere immesso. 0 (default) Il valore di Portata verrà aggiornato automaticamente se il canale aria viene collegato a una parte multivista.
*Attrito Mostra il valore per l'attrito dell'oggetto selezionato in base alla definizione nella sezione Definizioni sistema di canali aria in Gestione stili (di sola lettura).
*Velocità Mostra il valore per la velocità dell'oggetto selezionato in base alla definizione nella sezione Definizioni sistema di canali aria in Gestione stili (di sola lettura).

Lunghezza taglio

Se si seleziona Sì, consente di immettere una quota in Lunghezza taglio. Se si seleziona No, la proprietà di Lunghezza taglio viene nascosta.

Nessuna (impostazione di default).

Posizionamento Azione Selezioni

Quota altimetrica

Consente di specificare un valore Z (elevazione) al di sopra o al di sotto del piano XY del sistema di coordinate utente corrente.

0 (valore di default) e successivamente l'ultima elevazione utilizzata

Blocco della quota altimetrica

Impedisce che gli oggetti con una determinata elevazione eseguano lo snap ad oggetti con elevazioni diverse.
  • Sbloccato
  • Bloccato

Quota altimetrica iniziale

Consente di specificare una elevazione per il connettore 1 dell'oggetto canale aria. Il valore della quota altimetrica iniziale è identico a quello della quota altimetrica.

0 (default)

Giustificazione Azione Selezioni

Giustifica

Consente di orientare la giustificazione dell'oggetto canale aria.

  • In alto a sinistra
  • In alto al centro
  • In alto a destra
  • Al centro (default)
  • Al centro a sinistra
  • Al centro a destra
  • In basso a sinistra
  • In basso al centro
  • In basso a destra

Offset orizzontale

Consente di specificare un offset di posizionamento in direzione orizzontale a partire dal punto di inserimento.

0 (default) e successivamente l'ultimo valore utilizzato

Offset verticale

Consente di specificare un offset di posizionamento in direzione verticale a partire dal punto di inserimento.

0 (default) e successivamente l'ultimo valore utilizzato

Percorso Azione Selezioni

*Metodo di curvatura

Selezionare il metodo di curvatura desiderato. Scegliere Gomito, Offset o Raccordo di transizione - Offset.

  • Gomito (default)
  • Offset
  • Raccordo di transizione - Offset

*Blocco metodo di curvatura

Impedisce la modifica del metodo di curvatura. Se non si blocca il metodo di curvatura Offset o Transizione - Offset, verrà ripristinata l'impostazione Gomito dopo l'inserimento nel raccordo di canale aria di un'istanza del metodo di curvatura selezionato.

Nota: Viene visualizzata solo se si sceglie il metodo Offset o Transizione - Offset.
  • Sbloccato
  • Bloccato

*Angolo di curvatura

Consente di specificare l'angolo in base a cui vincolare il percorso nel tratto di canale aria.

L'angolo di curvatura varia a seconda dei valori definiti nel catalogo.

*Blocco dell'angolo di curvatura

Impedisce la modifica dell'angolo di curvatura. Il pulsante Blocco angolo di curvatura viene visualizzato solo per gli angoli definiti dall'utente.

  • Sbloccato
  • Bloccato

**Segmento

Consente di specificare un metodo di layout per il canale aria flessibile.

  • Linea
  • Arco
  • Spline

**Fattore raggio

Se Segmento è stato impostato su Linea, il fattore di raggio consente di specificare un valore per il raggio.



*Raccordo derivazione

Specifica il metodo per la connessione di canali aria.

  • Deviazione
  • T
