AutoCAD MEP toolset include due tipi di snap:
- Snap ad oggetto: snap standard di AutoCAD
che consentono di eseguire lo snap di punti del disegno a posizioni geometriche su altri oggetti. Ad esempio, è possibile eseguire lo snap al punto finale di una linea o all'intersezione di due linee. - Snap di AutoCAD MEP toolset. consentono di eseguire lo snap intelligente di oggetti ad altri oggetti dei sistemi dell'edificio, creando in tal modo connessioni valide tra i sistemi esistenti. Gli snap di AutoCAD MEP toolset sono disponibili per i sistemi schematici, di canali aria, di tubi (utilizzati anche per gli impianti idraulici), per sistemi elettrici e di cavi (passerelle o tubi protettivi). È possibile utilizzare gli snap per disegnare in modo rapido e preciso un sistema interamente connesso. Ad esempio, se sono attivati gli snap per i tubi, è possibile disegnare un tubo e connetterlo ad un tratto di tubi esistente. Quando si esegue lo snap del tubo al tratto, viene creata una connessione valida che mantiene l'integrità del sistema di tubi.
Sono disponibili due tipi di snap di AutoCAD MEP toolset: connettori terminale (spesso semplicemente connettori) e connettori curva. I connettori terminale consentono di connettere nuovi oggetti alle estremità di oggetti esistenti, mentre i connettori curva consentono di connettere nuovi oggetti in un punto qualsiasi della linea d'asse di oggetti esistenti.
Quando si utilizzano gli snap di AutoCAD MEP toolset, viene inserito un raccordo adeguato nei punti in cui è necessario, come illustrato nel seguente esempio di aggiunta di una derivazione del tubo.

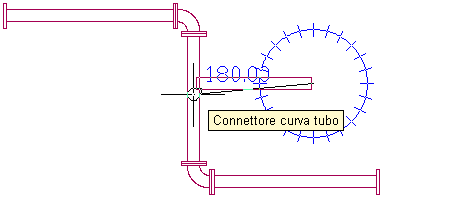

Snap di un tubo ad un tratto esistente mediante il connettore curva tubo

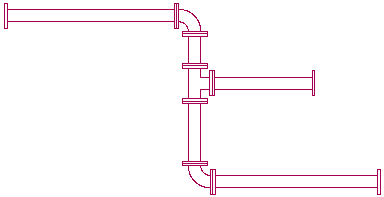

Derivazione ottenuta in cui è stato inserito un raccordo
Quando si attivano gli snap di AutoCAD MEP toolset, questi restano attivati fino ad un'eventuale disattivazione. Se gli snap sono disattivati quando si utilizza un comando di aggiunta, viene attivato lo snap di AutoCAD MEP toolset adeguato unicamente per il comando Aggiungi. Ad esempio, se tutti gli snap di AutoCAD MEP toolset sono disattivati e si avvia il comando Aggiungi della linea idraulica, vengono attivati gli snap Curva tubo e Connettore per tubi. Quando si termina il comando di aggiunta della linea idraulica, i due snap vengono disattivati.
