Come aggiungere alette ai raccordi

Le alette sono considerate annotazioni, non oggetti. È possibile aggiungere alette a tutti i raccordi o solo a raccordi specifici.

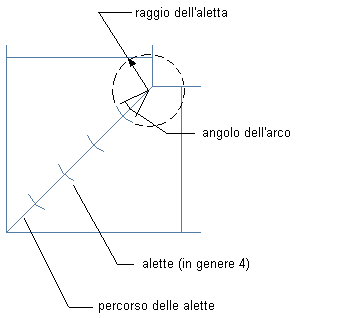

Vista dall'alto di un gomito ad angolo con alette girevoli

  1. Selezionare il raccordo a cui aggiungere le alette.
  2. Fare clic su scheda Raccordo canale aria gruppo Alette canale aria Aggiungi alette .
  3. Le impostazioni per le alette vengono visualizzate nella riga di comando.

    Per modificare le impostazioni, immettere i (impostazioni), quindi specificare le opzioni per le alette indicate nella tabella seguente:

    Impostazione Descrizione
    Raggio Raggio di curvatura per le alette.
    Angolo dell'arco Determina la dimensione dell'arco dell'aletta rispetto al percorso circolare che definisce l'aletta. Ad esempio 45° è 1/8 del percorso circolare.
    Numero di alette Il numero totale di alette da aggiungere a ciascun raccordo; lo spazio tra le alette viene stabilito in modo che sia uniforme lungo il percorso delle alette.
    Rispecchiare le alette correnti Per i T. Crea una copia speculare del primo gruppo di alette intorno ad una linea specificata.
    Mantenere il percorso delle alette? Consente di visualizzare il percorso delle alette sul raccordo; specificare no per non mostrare il percorso delle alette.
  4. Quando viene richiesto di selezionare un punto iniziale, specificare l'angolo interno del raccordo.
  5. Specificare l'angolo esterno del raccordo come punto finale del percorso delle alette.

    Vengono aggiunte alette a ciascun raccordo della stessa dimensione e sottotipo.

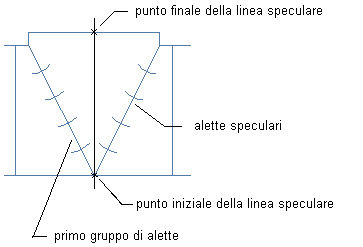

  6. Se si crea una copia speculare delle alette, specificare il punto iniziale e il punto finale della linea speculare.

    Un secondo gruppo di alette viene aggiunto al T.

  7. Suggerimento: Per applicare o rimuovere alette girevoli sui raccordi selezionati, selezionare un raccordo e scegliere Sì o No per le alette in Avanzate nel riquadro proprietà.
