Fare riferimento a versioni future (più recenti) di file di parti di Inventor in una versione precedente di Inventor.
Per supportare i file di Inventor futuri, è necessario avere installato gli aggiornamenti più recenti della versione di Inventor utilizzata. Gli aggiornamenti possono essere scaricati mediante l'app desktop Autodesk o da https://manage.autodesk.com. Gli aggiornamenti non verranno forniti per le versioni precedenti di Inventor che non sono più supportate.
Come posizionare una versione futura di un file di parti
Questo flusso di lavoro consente di creare un riferimento alla versione futura di un file di parti in un file di assieme.
- Posizionare una versione futura di un file di parti in un file di assieme: in un file di assieme, nella barra multifunzione, fare clic su scheda Assembla
gruppo Componente
Posiziona.

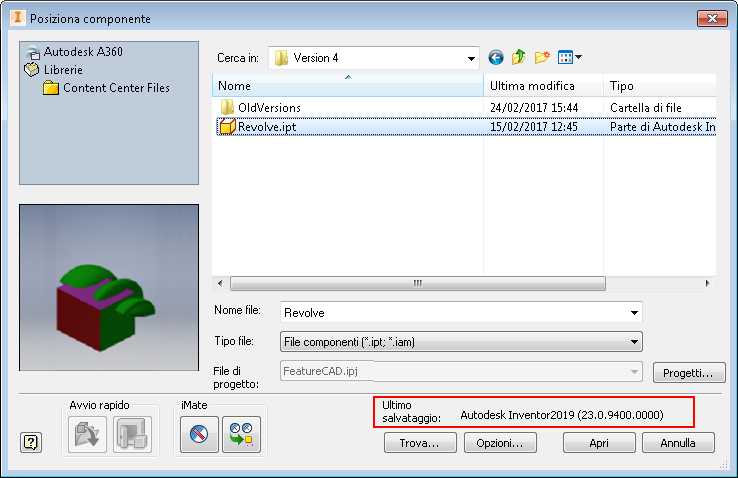

- Individuare e selezionare il file di parti futuro (.ipt) da posizionare. Viene visualizzata la versione di Inventor dell'ultimo salvataggio del file.
- Facoltativamente, fare clic su Opzioni per aprire la finestra di dialogo Opzioni e specificare le specificare la rappresentazione della vista disegno. Fare clic su OK.
- Nella finestra di dialogo Posiziona componente, fare clic su Apri. Vengono creati corpi solidi e di superficie.
È possibile posizionare più istanze in base alle esigenze.
File risultante
- Il browser consente di visualizzare il file futuro di riferimento.
- È possibile modificare la rappresentazione del file futuro posizionato dall'opzione del menu Modifica rappresentazione accessibile facendo clic con il pulsante destro del mouse sul nodo del browser.
- È possibile sostituire il file futuro posizionato con un componente diverso dal nodo del browser utilizzando l'opzione del menu contestuale Componente Sostituisci tutto. La sostituzione di componenti con un file futuro non è supportata

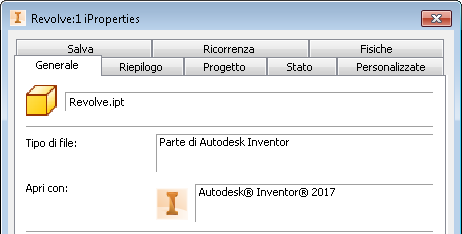

- Le iProperties della parte futura sono disponibili.
- Il file di assieme può essere salvato e riaperto mediante qualsiasi installazione di Inventor della stessa versione.
Come aprire o derivare una versione futura di un file di parti
Questo flusso di lavoro consente di creare un riferimento a una versione futura di un file di parti di Inventor in un file di parti.
- Eseguire una delle seguenti operazioni:
- File
Apri.
- In un file di parti: nella barra multifunzione, fare clic su scheda Gestione
gruppo Inserisci
Deriva
.
- File

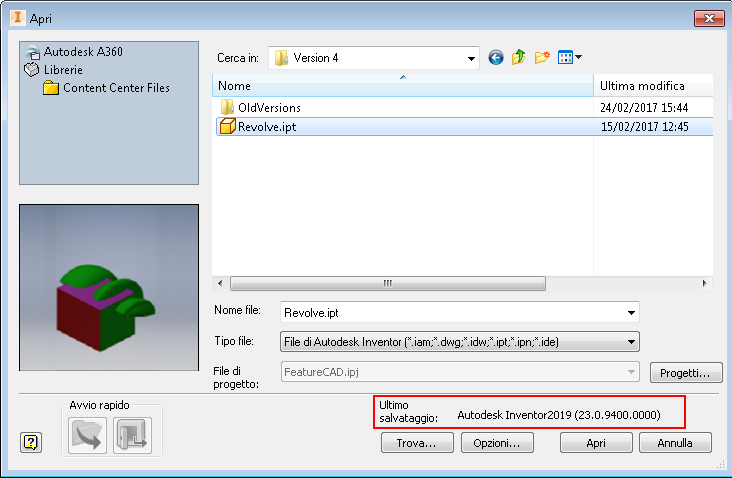

- Individuare e selezionare il file di parti futuro (.ipt) da aprire.
- Facoltativamente, fare clic su Opzioni per aprire la finestra di dialogo Opzioni file e specificare la rappresentazione della vista disegno, quindi fare clic su OK.
- Nella finestra di dialogo Apri file, fare clic su Apri. Vengono creati corpi solidi e di superficie.
- Nella finestra di dialogo Parte futura derivata, è possibile includere o escludere corpi solidi e di superficie.
- Fare clic su Applica per salvare le modifiche.
File risultante
- Il browser consente di visualizzare il file futuro di riferimento.
- La lavorazione di parte derivata è modificabile.
- Il file di parti può essere salvato e riaperto mediante qualsiasi installazione di Inventor della stessa versione.
